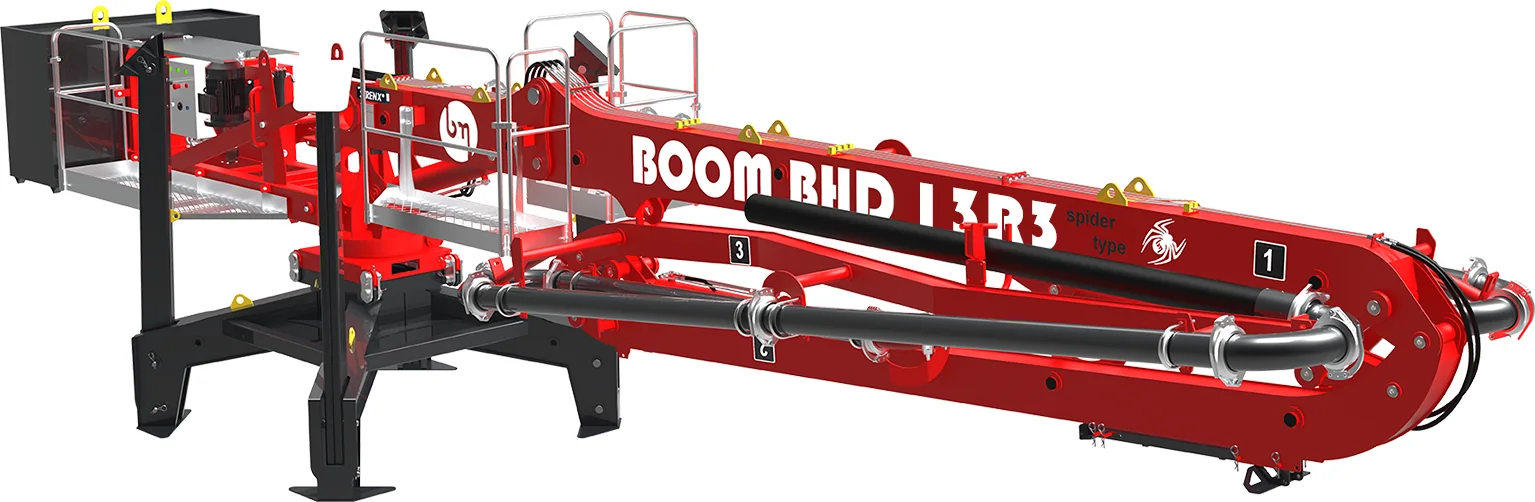

Паукообразная бетонораспределительная стрела BHD 13R3
  • Паукообразная бетонораспределительная стрела BHD 13R3 — 1
  • Паукообразная бетонораспределительная стрела BHD 13R3 — 2
  • Паукообразная бетонораспределительная стрела BHD 13R3 — 3
  • Паукообразная бетонораспределительная стрела BHD 13R3 — 4
  • Паукообразная бетонораспределительная стрела BHD 13R3 — 5

BOOM Makina Наш партнёр в Западной Африке

Паукообразная бетонораспределительная стрела BHD 13R3

Паукообразные бетонораспределительные стрелы

Самая лёгкая модель серии: вылет 13 м, силовой агрегат 4 кВт. Экономична для небольших проектов и работ с частыми перестановками.

Цены на сайте не публикуются; КП готовим с учётом количества и места поставки.

Запросить КП

Паукообразная бетонораспределительная стрела BHD 13R3

Спросить в WhatsApp

Технические характеристики

Макс. горизонтальный вылет (радиус)13 m
Макс. рабочая высота15300 mm
Угол поворота400°
Тип складыванияТип R
Число секций стрелы3
Общая масса (без противовеса)2950 kg
Противовес1500 kg
Электропитание3 фазы, 380–460 В, 50–60 Гц
Двигатель гидростанции4 kW
Макс. давление в системе28 MPa
Рабочий объём насоса8 см³/об
Маслобак80 L
Диаметр бетоновода125 mm / 5"
Длина концевого рукава2500 mm
1-я секция стрелы: длина / угол раскрытия5100 mm / 0°–87°
2-я секция стрелы: длина / угол раскрытия4100 mm / 0°–180°
3-я секция стрелы: длина / угол раскрытия3800 mm / 0°–205°
Раскрытие опорØ 5500 мм (расстояние между опорами 4400 мм)
Сечение мачты (опция подъёма)600 × 600 × 6000 mm
Подъём (опция)Гидравлический, шаг 600 мм, шахта 800 × 800 мм
УправлениеРадиоуправление
ПроизводительBOOM Makina (Турция)

О продукте

Самая лёгкая модель серии: вылет 13 м, силовой агрегат 4 кВт. Экономична для небольших проектов и работ с частыми перестановками.

Лёгкие бетонораспределители на четырёх опорах, которые переставляются с этажа на этаж краном. Требуют гораздо меньше монтажа, чем самоподъёмные, и занимают мало места на площадке. Благодаря системе быстрого соединения одни и те же основания (гусеничное шасси, колёсное шасси, решётчатая башня, мачта, платформа на опалубке) подходят ко всем паукообразным моделям.

Масса и размеры узлов

УзелМассаРазмер (мм)
Стрела в сборе и балластная балка2.125 kgA 8000 × B 1600 × C 1250
Комплект опор825 kgA 1700 × B 1700 × C 2067
Противовес1.500 kg–

Отгрузка

1 единица помещается в контейнер 40′ OT.

Оборудование

Стандартно:

  • Радиоуправление
  • Комплект опор
  • Противовес

Опции:

  • Гусеничная ходовая часть
  • Гидравлические опоры
  • Ручные опоры
  • Колёсное шасси
  • Платформа на перекрытии / опалубке
  • Решётчатая башня
  • Секция мачты 600 × 600 × 6000 мм
  • Адаптер башни 600 × 600 мм
  • Гидравлический подъём (с мачтой 600 × 600 мм)

Стандартное / опциональное оборудование указано для серии; конфигурация по заказу уточняется в коммерческом предложении.

Производитель и поддержка

Производитель: BOOM Makina (Турция). MOTTO — партнёр BOOM Makina в Западной Африке: подбор модели и предложение, планирование отгрузки, монтаж, ввод в эксплуатацию, обучение и поставка запчастей — из Абиджана (Кот-д’Ивуар) и Стамбула. Все серии и сравнение моделей: Бетонораспределительные стрелы.

Технические данные взяты из каталога производителя; производитель может изменять их без предварительного уведомления.
