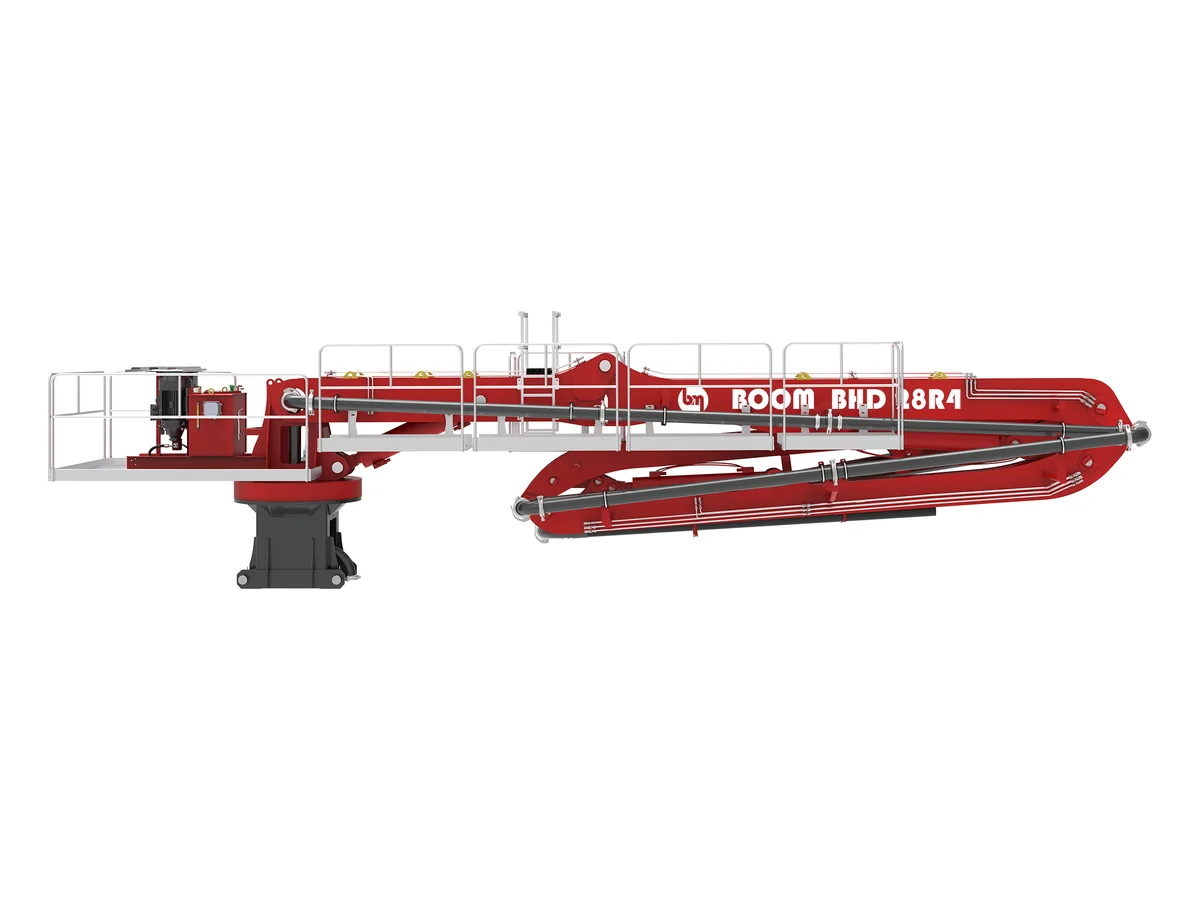

Самоподъёмная бетонораспределительная стрела BHD 28R4
  • Самоподъёмная бетонораспределительная стрела BHD 28R4 — 1
  • Самоподъёмная бетонораспределительная стрела BHD 28R4 — 2

BOOM Makina Наш партнёр в Западной Африке

Самоподъёмная бетонораспределительная стрела BHD 28R4

Самоподъёмные бетонораспределительные стрелы

Вылет 28 м, четырёхсекционная стрела с R-складыванием. Сбалансированное решение для жилых и коммерческих объектов средней этажности.

Цены на сайте не публикуются; КП готовим с учётом количества и места поставки.

Запросить КП

Самоподъёмная бетонораспределительная стрела BHD 28R4

Спросить в WhatsApp

Технические характеристики

Макс. горизонтальный вылет (радиус)28 m
Высота свободного стояния20600 mm
Угол поворота400° (опция: непрерывный поворот на 360°)
Тип складыванияТип R
Число секций стрелы4
Общая масса16920 kg
Самый тяжёлый узел4420 kg
Электропитание3 фазы, 380 В / 460 В, 50–60 Гц
Двигатель гидростанции18.5 kW
Давление в системе30 MPa
Рабочий объём насоса16 см³/об
Маслобак180 L
Диаметр бетоновода125 mm / 5"
Длина концевого рукава4000 mm
1-я секция стрелы: длина / угол раскрытия8800 mm / 0°–87°
2-я секция стрелы: длина / угол раскрытия6370 mm / 0°–180°
3-я секция стрелы: длина / угол раскрытия6550 mm / 0°–180°
4-я секция стрелы: длина / угол раскрытия6560 mm / 0°–205°
Система подъёмаГидравлическая
Шаг внутреннего подъёма600 mm
Рама перекрытияСтандартно
Размер лифтовой шахты (мин.)950 × 950 mm
Сечение мачтыBMS 75B, 750 × 750 × 6000 mm
УправлениеРадиоуправление
ПроизводительBOOM Makina (Турция)

О продукте

Вылет 28 м, четырёхсекционная стрела с R-складыванием. Сбалансированное решение для жилых и коммерческих объектов средней этажности.

Бетонораспределительные стрелы на мачте (BMS), которые по мере возведения здания сами поднимаются на следующий этаж с помощью гидроцилиндра. Устанавливаются в лифтовой шахте, проёме перекрытия или на наружных лесах. Быстросъёмные соединения сокращают монтаж; доступны стрелы со складыванием R (рулонного типа) и Z. Для высотных зданий, опор мостов и крупных фундаментов.

Масса и размеры узлов

УзелМассаРазмер (мм)
Основание и главная стрела4.420 kgA 5770 × B 2170 × C 2950
Стрела в сборе4.350 kgA 6800 × B 2530 × C 2260
Крестовое основание1.450 kg–
Анкерный комплект (4 × 70 кг)280 kg–
Рама перекрытия230 kg–
Клинья120 kg–
Секция мачты BMS 75B2.100 kg750 × 750 × 6000

Отгрузка

Полный комплект перевозится автопоездом. При отгрузке в 2 контейнерах 40′ OT крестовое основание отправляется отдельной частичной отгрузкой.

Оборудование

Стандартно:

  • Радиоуправление
  • Гидравлическая система подъёма (2 подъёмных цилиндра)
  • Рама перекрытия и клинья
  • Крестовое основание и анкерный комплект (в полном комплекте)

Опции:

  • Непрерывный поворот на 360°
  • Рабочая площадка, лестницы
  • Y-образный кран, запорный клапан
  • Дополнительные секции мачты (BMS)

Стандартное / опциональное оборудование указано для серии; конфигурация по заказу уточняется в коммерческом предложении.

Производитель и поддержка

Производитель: BOOM Makina (Турция). MOTTO — партнёр BOOM Makina в Западной Африке: подбор модели и предложение, планирование отгрузки, монтаж, ввод в эксплуатацию, обучение и поставка запчастей — из Абиджана (Кот-д’Ивуар) и Стамбула. Все серии и сравнение моделей: Бетонораспределительные стрелы.

Технические данные взяты из каталога производителя; производитель может изменять их без предварительного уведомления.
