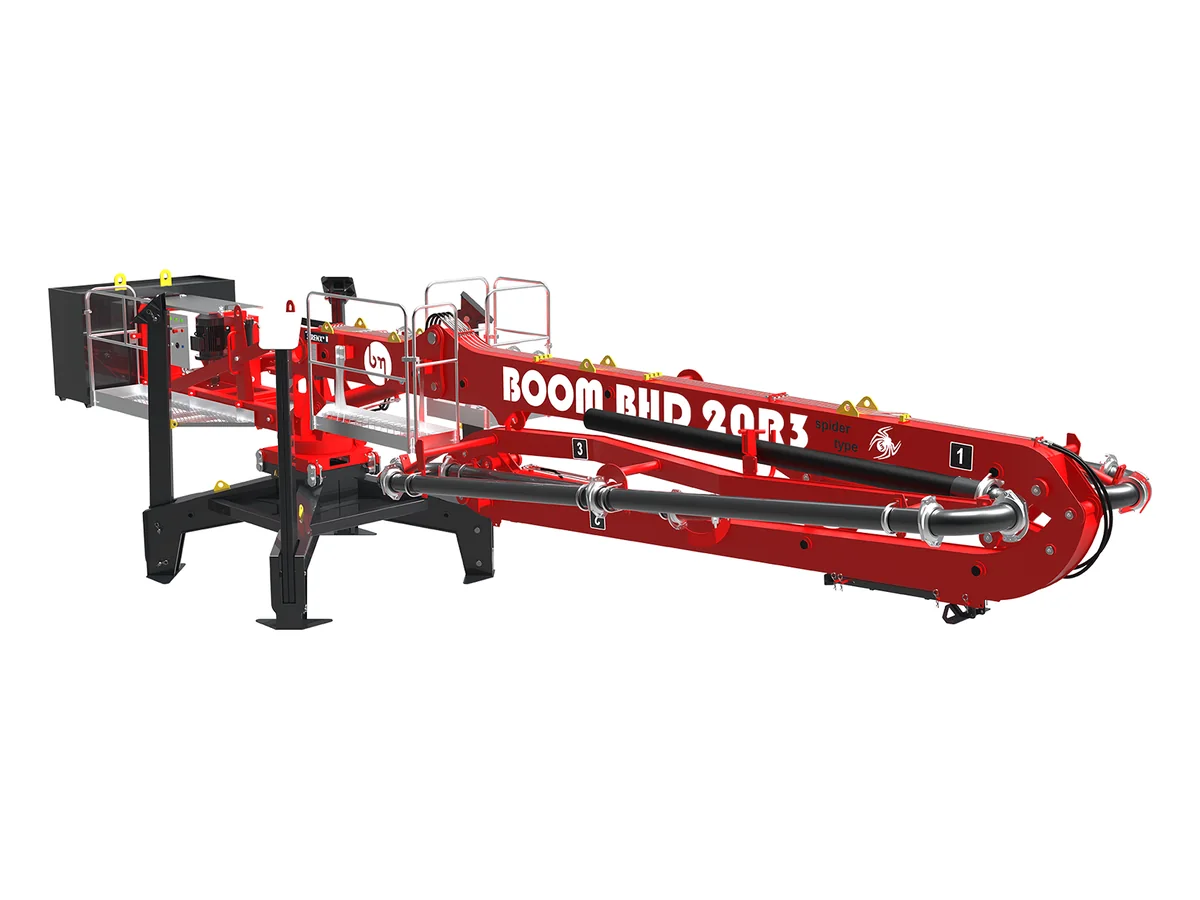

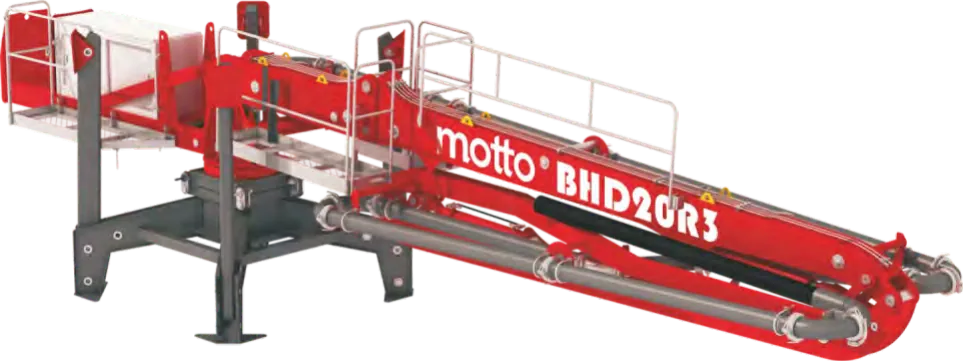

Mât de distribution araignée BHD 20R3
Portée de 20 m, flèche R à 3 bras. Légère et compacte ; se déplace facilement à la grue sur les dalles d'étage.
Les prix ne sont pas publiés en ligne ; nous établissons un devis selon la quantité et le lieu de livraison.
Demander un devis
Caractéristiques techniques
| Portée horizontale max. (rayon) | 20 m |
|---|---|
| Hauteur de travail max. | 22000 mm |
| Angle de rotation | 400° |
| Type de repliage | Type R |
| Nombre de bras | 3 |
| Poids total (hors contrepoids) | 4820 kg |
| Contrepoids | 3200 kg |
| Alimentation électrique | Triphasé, 380 V – 460 V, 50–60 Hz |
| Moteur du groupe hydraulique | 7.5 kW |
| Pression système max. | 30 MPa |
| Cylindrée de la pompe | 11 cm³/tr |
| Réservoir d'huile | 120 L |
| Diamètre de la tuyauterie béton | 125 mm / 5" |
| Longueur du flexible terminal | 3000 mm |
| 1er bras : longueur / angle de dépliage | 7950 mm / 0°–87° |
| 2e bras : longueur / angle de dépliage | 6000 mm / 0°–180° |
| 3e bras : longueur / angle de dépliage | 6050 mm / 0°–205° |
| Écartement des stabilisateurs | Ø 6900 mm (entraxe des pieds 4650 mm) |
| Section de la colonne (option hissage) | 600 × 600 × 6000 mm |
| Hissage (en option) | Hydraulique, pas de 600 mm, cage 800 × 800 mm |
| Commande | Radiocommande |
| Fabricant | BOOM Makina (Turquie) |
À propos du produit
Portée de 20 m, flèche R à 3 bras. Légère et compacte ; se déplace facilement à la grue sur les dalles d’étage.
Mâts de distribution légers reposant sur quatre stabilisateurs et déplacés d’un étage à l’autre à la grue. Ils demandent beaucoup moins d’installation que les modèles autogrimpants et occupent peu de place sur le chantier. Grâce au système de raccordement rapide, les mêmes supports (châssis sur chenilles, châssis sur roues, tour en treillis, colonne, plateforme sur coffrage) sont communs à tous les modèles araignée.

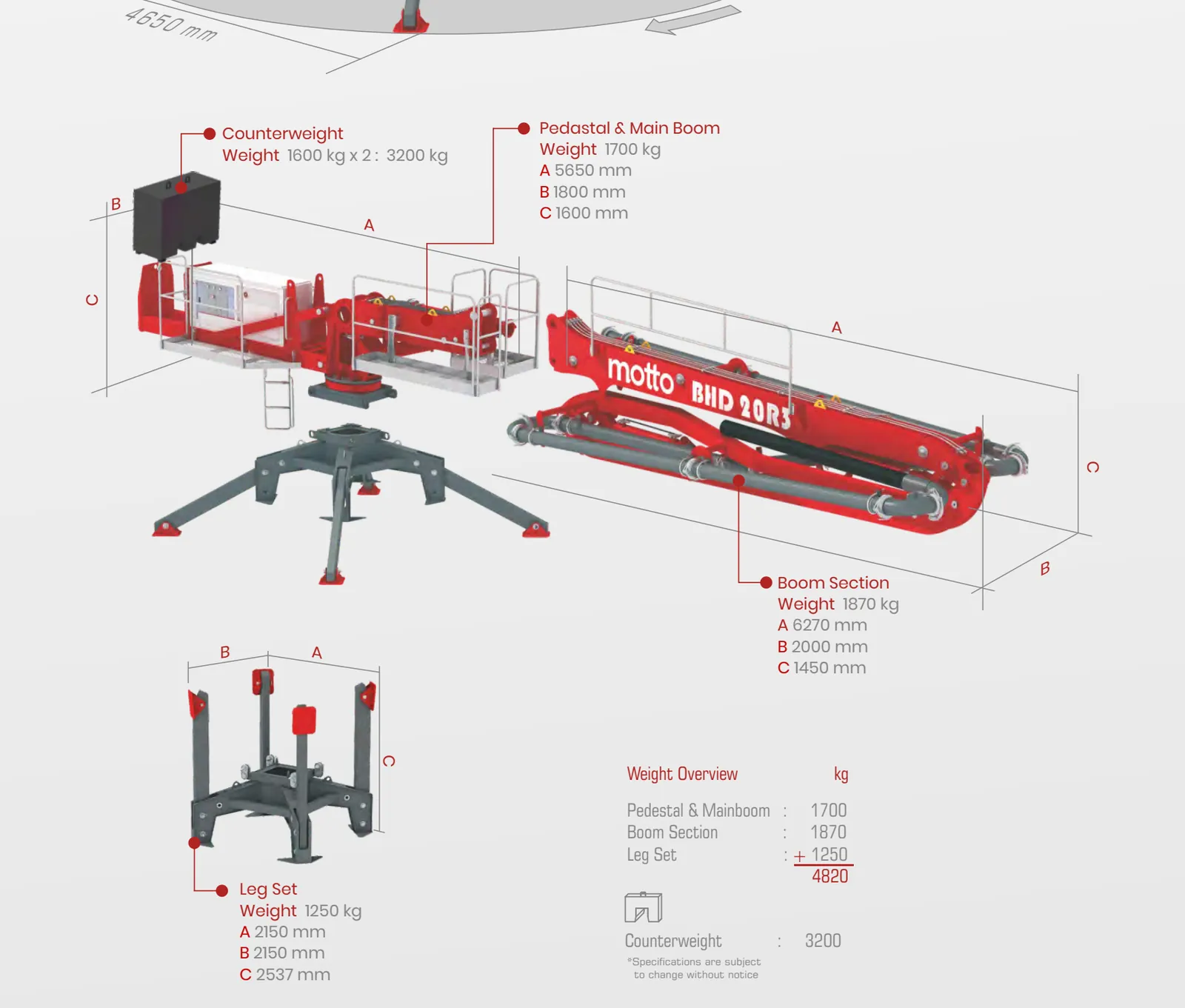

Poids et dimensions des éléments
| Élément | Poids | Dimensions (mm) |
|---|---|---|
| Embase et flèche principale | 1.700 kg | A 5650 × B 1800 × C 1600 |
| Ensemble flèche | 1.870 kg | A 6270 × B 2000 × C 1450 |
| Jeu de stabilisateurs | 1.250 kg | A 2150 × B 2150 × C 2537 |
| Contrepoids (2 × 1600 kg) | 3.200 kg | – |
Expédition
1 unité entre dans un conteneur 40′ OT ; 2 unités dans un conteneur 40′ OT HC.
Équipement
Standard :
- Radiocommande
- Jeu de stabilisateurs
- Contrepoids
En option :
- Train de chenilles
- Stabilisateurs hydrauliques
- Stabilisateurs manuels
- Châssis sur roues
- Plateforme sur dalle / coffrage
- Tour en treillis
- Élément de colonne 600 × 600 × 6000 mm
- Adaptateur de tour 600 × 600 mm
- Hissage hydraulique (avec colonne 600 × 600 mm)
Les équipements standard / en option sont indiqués pour la série ; la configuration de votre commande est précisée dans le devis.
Fabricant et support
Fabricant : BOOM Makina (Turquie). MOTTO est le partenaire de BOOM Makina pour l’Afrique de l’Ouest : choix du modèle et devis, organisation de l’expédition, installation, mise en service, formation et support en pièces détachées — depuis Abidjan (Côte d’Ivoire) et Istanbul. Toutes les séries et le comparatif des modèles : Mâts de distribution de béton.
Les valeurs techniques sont issues du catalogue du fabricant, qui peut les modifier sans préavis.
