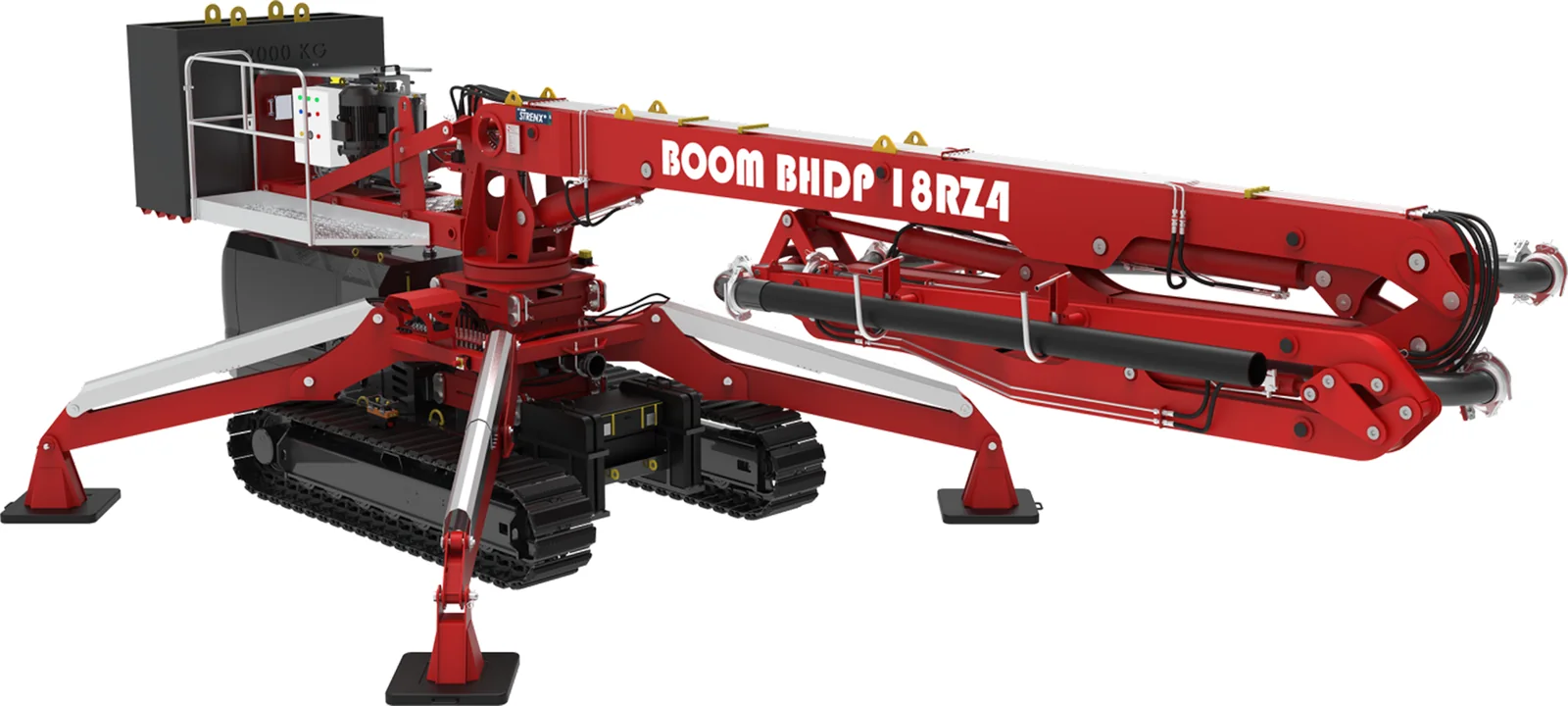

Mât de distribution sur chenilles BHDP 18RZ4
Mâts de distribution sur chenilles
Portée de 18 m, flèche à 4 bras repliage RZ (mixte) ; avec une hauteur de dépliage réduite de 4,35 m, adaptée aux tunnels et aux espaces bas de plafond.
Les prix ne sont pas publiés en ligne ; nous établissons un devis selon la quantité et le lieu de livraison.
Demander un devis
Caractéristiques techniques

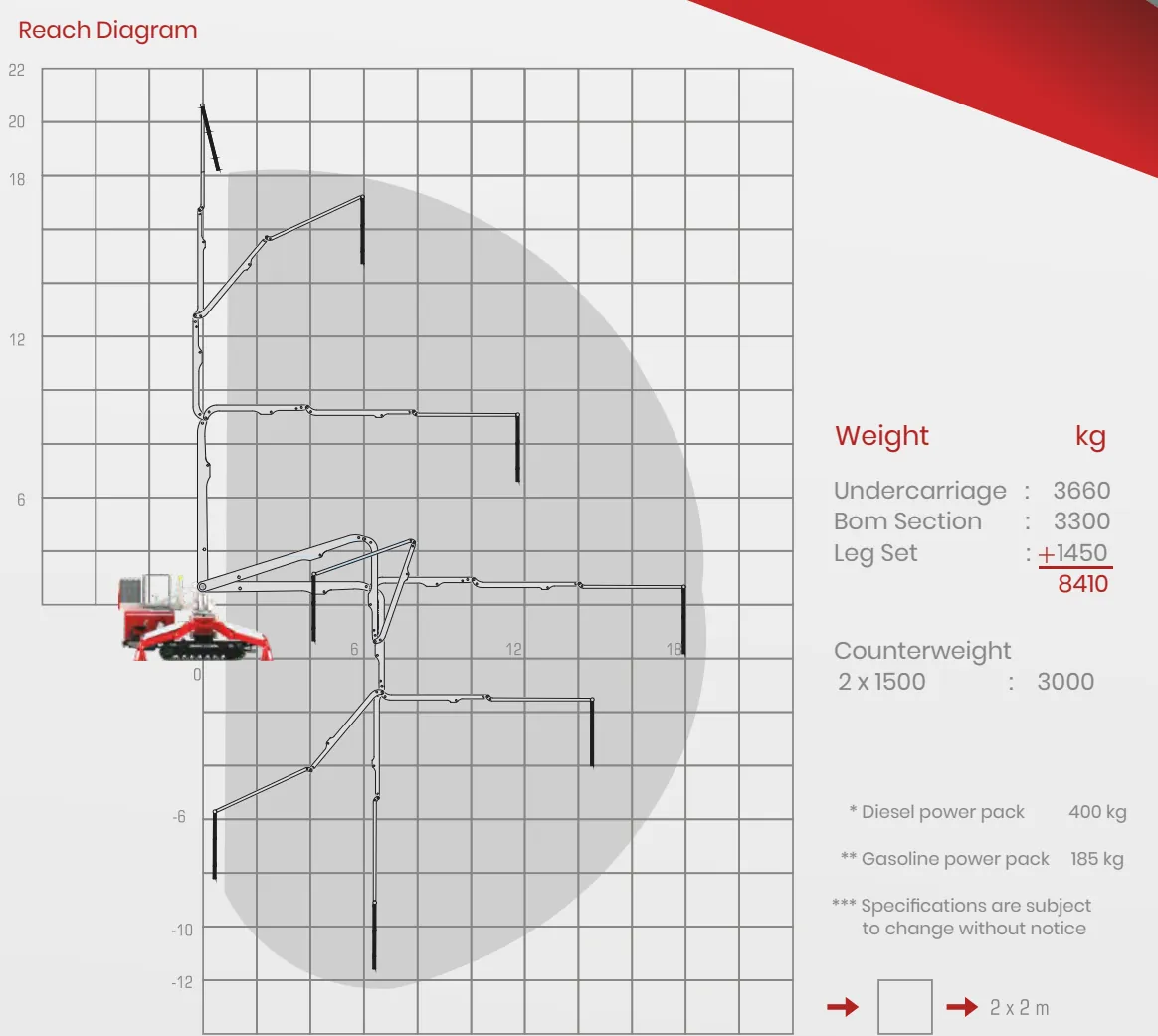

| Portée horizontale max. (rayon) | 18 m |
|---|---|
| Portée verticale depuis le sol | 20.5 m |
| Profondeur de portée vers le bas | 13 m |
| Hauteur de travail max. | 20500 mm |
| Hauteur de dépliage réduite de la flèche | 4350 mm |
| Angle de rotation | 400° |
| Type de repliage | Type RZ |
| Nombre de bras | 4 |
| Poids total (hors contrepoids) | 9860 kg |
| Contrepoids | 2700 kg |
| Élément le plus lourd | 4750 kg |
| Alimentation électrique | Triphasé, 380 V – 460 V, 50–60 Hz (selon le pays) |
| Moteur électrique | 7,5 kW |
| Moteur auxiliaire (en option) | Honda essence 10 kW (185 kg) ou Perkins diesel 15 kW (400 kg), Stage V |
| Pression système max. | 30 MPa |
| Cylindrée de la pompe | 11 cm³/tr |
| Réservoir d'huile | 120 L |
| Commande | Écran tactile 7" (IP66) + radiocommande HBC |
| Diamètre de la tuyauterie béton | 125 mm |
| Longueur du flexible terminal | 3000 mm |
| Pente max. (franchissement) | 25° |
| Écartement des stabilisateurs | Ø 6300 mm (entraxe des pieds 4450 mm) |
| 1er bras : longueur / angle de dépliage | 6350 mm / 0°–87° |
| 2e bras : longueur / angle de dépliage | 3850 mm / 0°–180° |
| 3e bras : longueur / angle de dépliage | 3850 mm / 0°–220° |
| 4e bras : longueur / angle de dépliage | 3950 mm / 0°–205° |
| Fabricant | BOOM Makina (Turquie) |
À propos du produit
Portée de 18 m, flèche à 4 bras repliage RZ (mixte) ; avec une hauteur de dépliage réduite de 4,35 m, adaptée aux tunnels et aux espaces bas de plafond.
Solution mobile qui associe toutes les caractéristiques du mât araignée à un train de chenilles. Il se déplace sur le chantier sans grue et reste stable sur terrain accidenté. Sa faible hauteur de dépliage lui permet de travailler dans les espaces bas de plafond — tunnels, métro, parkings, sous-sols ; couplé à une pompe remorquable, il forme un ensemble pompe–distributeur économique pour les ouvrages linéaires comme les parois moulées et les tunnels. Il peut aussi être séparé du châssis et posé à la grue comme distributeur autonome.

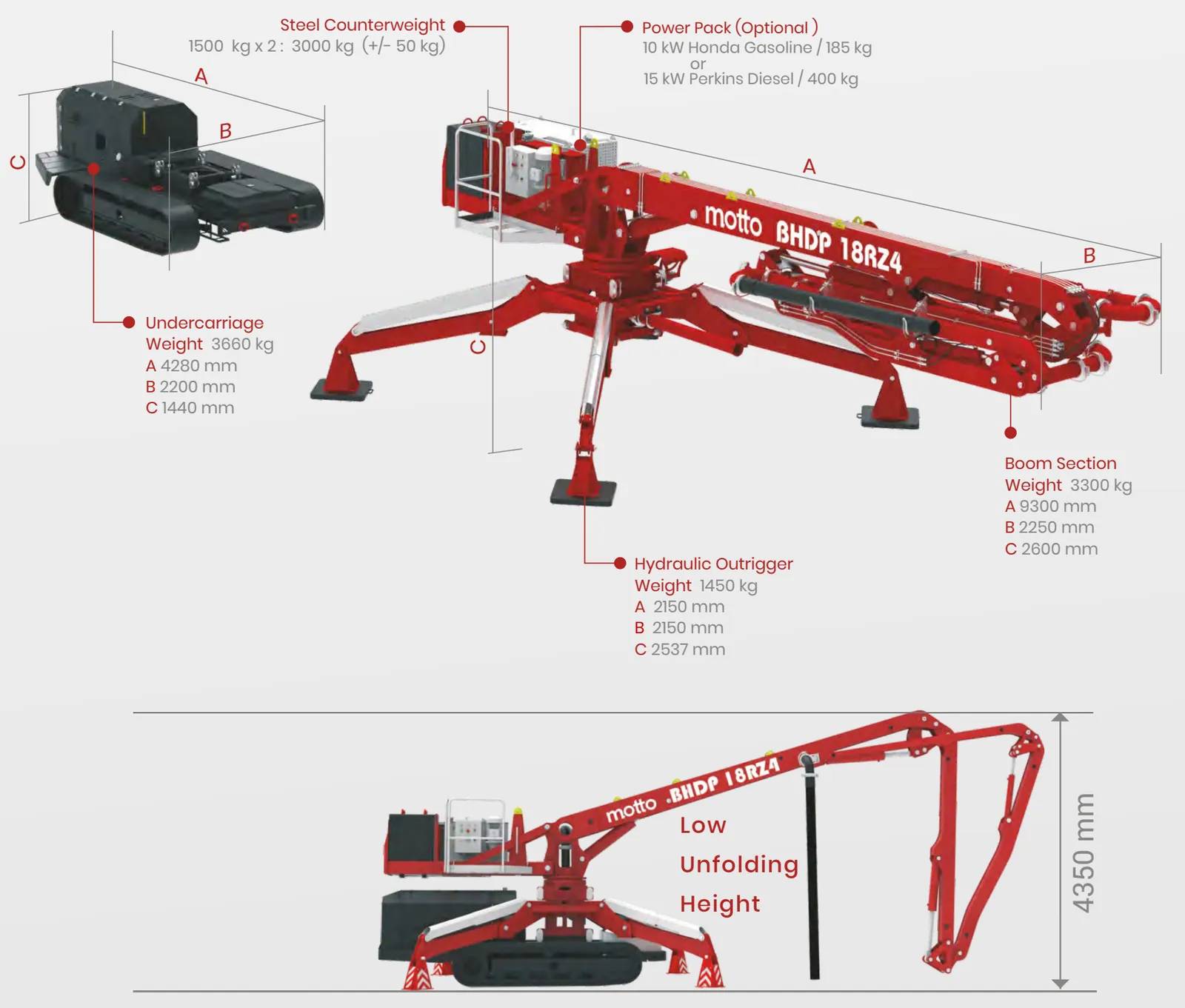

Poids et dimensions des éléments
| Élément | Poids | Dimensions (mm) |
|---|---|---|
| Train de chenilles | 3.660 kg | A 4280 × B 2200 × C 1440 |
| Ensemble flèche | 3.300 kg | A 9300 × B 2250 × C 2600 |
| Stabilisateurs hydrauliques | 1.450 kg | A 2150 × B 2150 × C 2537 |
| Contrepoids en acier | 3.000 kg | ±50 kg |
Expédition
1 unité entre dans un conteneur 40′ OT HC.
Équipement
Standard :
- Moteur électrique 7,5 kW
- Écran tactile 7" (IP66)
- Radiocommande HBC
- Stabilisateurs hydrauliques
- Contrepoids en acier
En option :
- Groupe de puissance Honda essence 10 kW (185 kg)
- Groupe de puissance Perkins diesel 15 kW (400 kg)
Les équipements standard / en option sont indiqués pour la série ; la configuration de votre commande est précisée dans le devis.
Fabricant et support
Fabricant : BOOM Makina (Turquie). MOTTO est le partenaire de BOOM Makina pour l’Afrique de l’Ouest : choix du modèle et devis, organisation de l’expédition, installation, mise en service, formation et support en pièces détachées — depuis Abidjan (Côte d’Ivoire) et Istanbul. Toutes les séries et le comparatif des modèles : Mâts de distribution de béton.
Les valeurs techniques sont issues du catalogue du fabricant, qui peut les modifier sans préavis.
