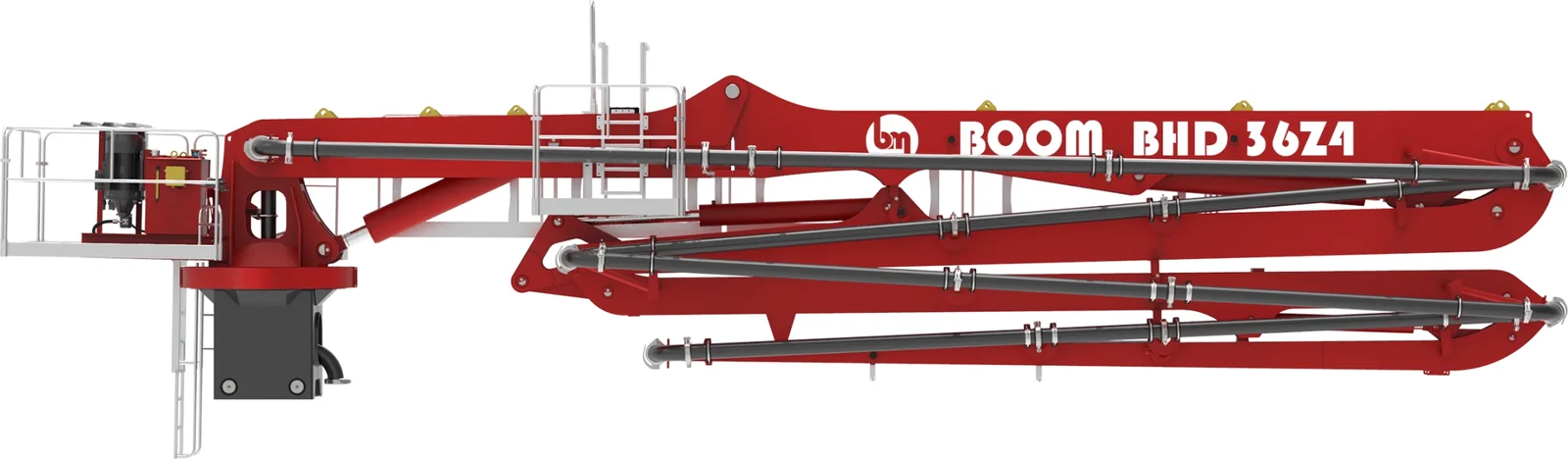

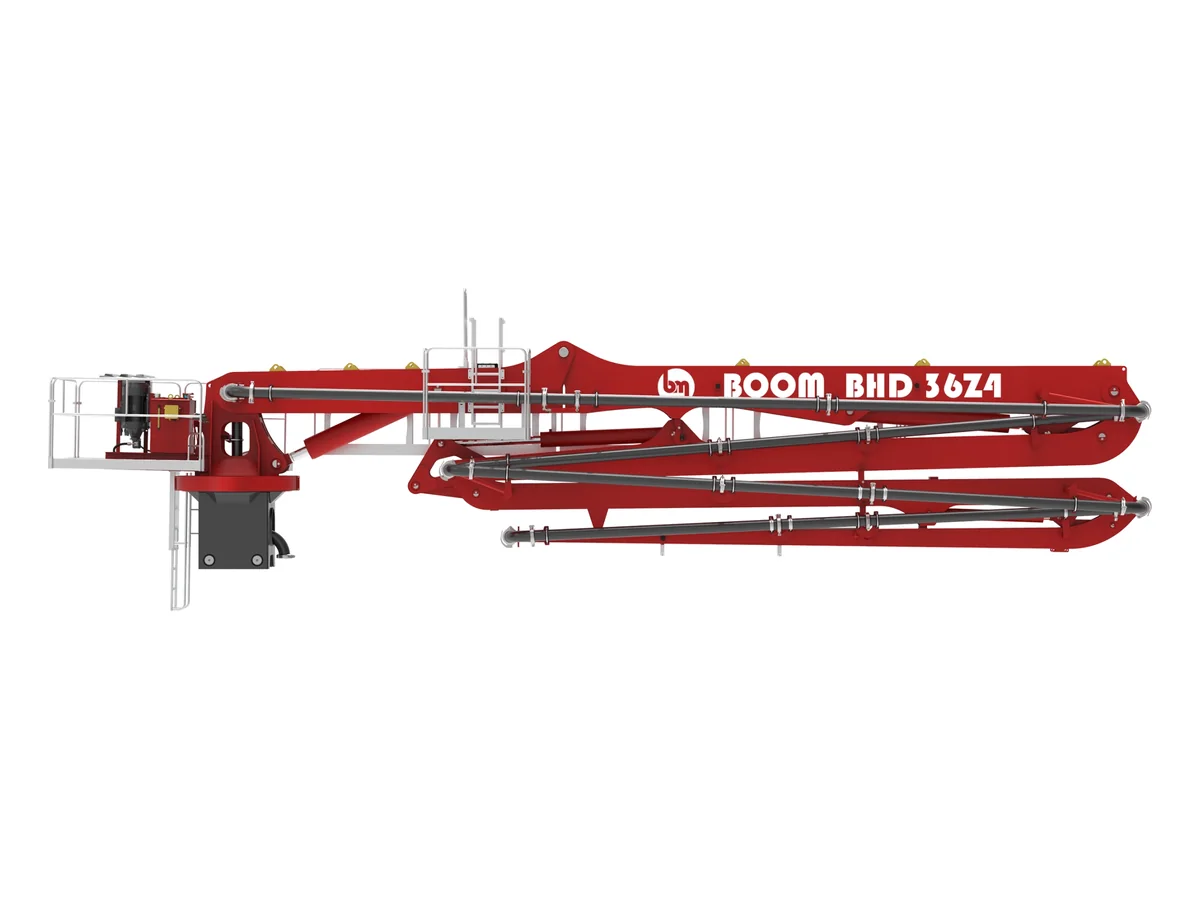

BHD 36Z4 Tırmanır Tip Dağıtıcı Bom
Serinin en uzun erişimli modeli: 36 m yarıçap, Z katlanan 4 bölümlü bom ve 850 mm kesitli BMS 85P direk. Yüksek katlı binalar ve geniş döşemeler için.
Fiyat bilgisi sitede yayınlanmaz; teslim yeri ve adede göre size özel teklif hazırlanır.
Hemen teklif iste
Teknik özellikler
| Maks. yatay erişim (yarıçap) | 36 m |
|---|---|
| Serbest duruş yüksekliği | 22700 mm |
| Dönme açısı | 400° (opsiyonel 360° sürekli dönüş) |
| Katlanma tipi | Z tipi |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık | 19310 kg |
| En ağır parça | 5500 kg |
| Elektrik beslemesi | 3 faz, 380 V / 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 18.5 kW |
| Sistem basıncı | 32 MPa |
| Pompa debisi (deplasman) | 25 cc/dev |
| Yağ tankı | 230 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 4000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 11000 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 8350 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 8350 mm / 0°–205° |
| 4. bom bölümü uzunluğu / açılma açısı | 8300 mm / 0°–205° |
| Tırmanma sistemi | Hidrolik |
| İç tırmanma adım mesafesi | 600 mm |
| Döşeme çerçevesi | Standart |
| Asansör kuyusu ölçüsü (min.) | 1000 × 1000 mm |
| Direk kesiti | BMS 85P, 850 × 850 × 9000 mm |
| Kumanda | Telsiz uzaktan kumanda |
| Üretici | BOOM Makina (Türkiye) |
Ürün hakkında
Serinin en uzun erişimli modeli: 36 m yarıçap, Z katlanan 4 bölümlü bom ve 850 mm kesitli BMS 85P direk. Yüksek katlı binalar ve geniş döşemeler için.
Direk (BMS) üzerinde çalışan, bina yükseldikçe hidrolik silindirle kendini bir üst kata taşıyan dağıtıcı bomlar. Asansör kuyusuna, döşeme boşluğuna ya da dış iskeleye kurulabilir. Hızlı bağlantı elemanları sayesinde montaj kısa sürer; R (yuvarlak) ve Z katlanan bom seçenekleri vardır. Yüksek katlı binalar, köprü ayakları ve büyük temeller için.

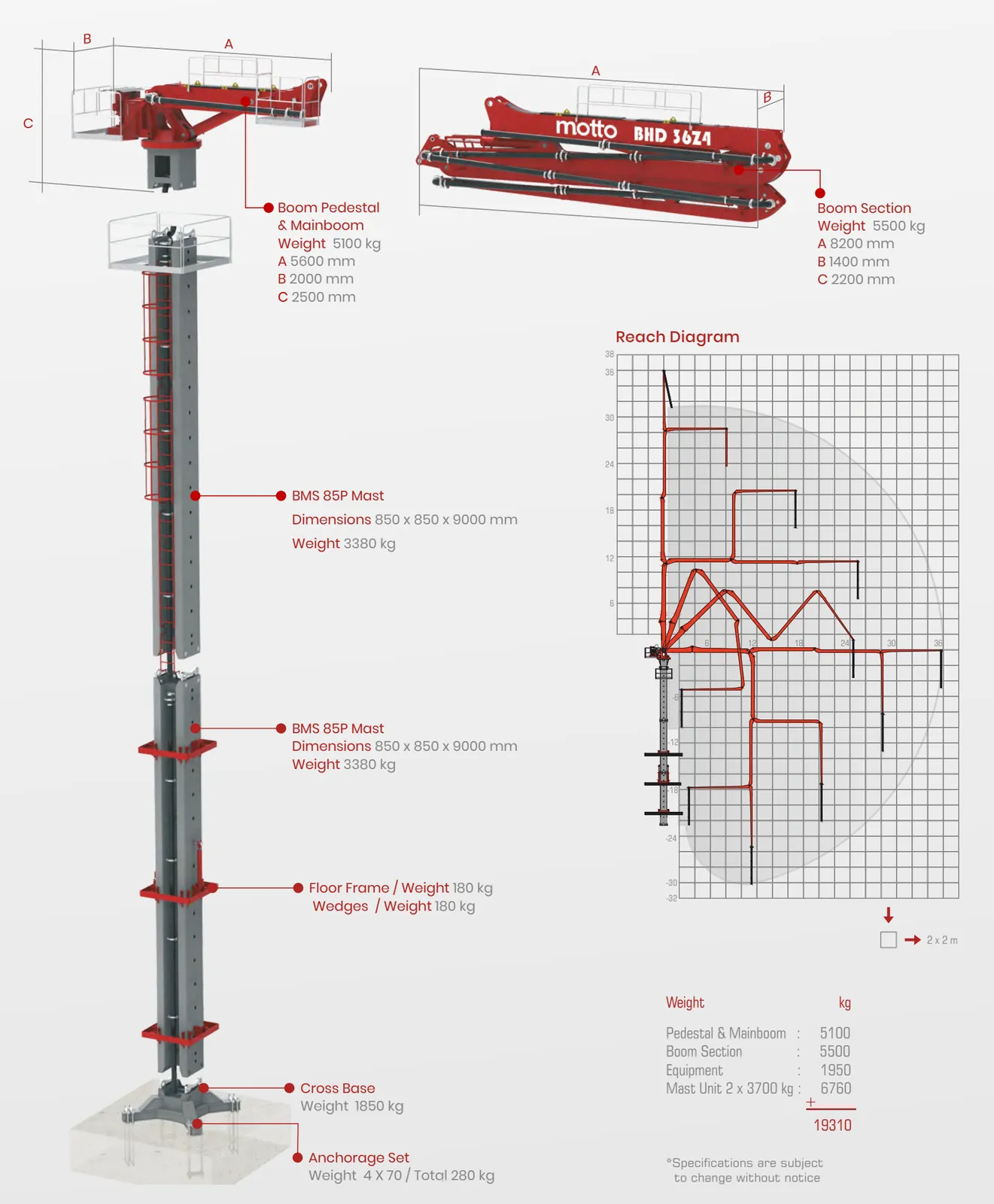

Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü (mm) |
|---|---|---|
| Kaide ve ana bom | 5.100 kg | A 5600 × B 2000 × C 2500 |
| Bom grubu | 5.500 kg | A 8200 × B 1400 × C 2200 |
| Çapraz taban | 1.850 kg | – |
| Ankraj seti (4 × 70 kg) | 280 kg | – |
| Döşeme çerçevesi | 180 kg | – |
| Kamalar | 180 kg | – |
| BMS 85P direk elemanı | 3.380 kg | 850 × 850 × 9000 |
Sevkiyat
Komple set tır ile taşınabilir. 40' OT HC konteynerle sevkiyatta çapraz taban konteynere sığmaz; ayrı kısmi sevkiyat gerekir.
Ekipman
Standart:
- Telsiz uzaktan kumanda
- Hidrolik tırmanma sistemi (2 tırmanma silindiri)
- Döşeme çerçevesi ve kamalar
- Çapraz taban ve ankraj seti (komple sette)
Opsiyonel:
- 360° sürekli dönüş
- Çalışma platformu, merdivenler
- Y vana, kapatma vanası
- Ek direk elemanları (BMS)
Standart / opsiyonel ekipman seri bazında verilmiştir; siparişe göre konfigürasyon teklifte netleşir.
Üretici ve destek
Üretici: BOOM Makina (Türkiye). MOTTO, BOOM Makina’nın Batı Afrika iş ortağıdır: model seçimi ve teklif, sevkiyat planlama, kurulum, devreye alma, eğitim ve yedek parça desteği — Abidjan, Côte d’Ivoire ve İstanbul’dan. Tüm seriler ve model karşılaştırması: Beton dağıtıcı bomlar.
Teknik değerler üretici kataloğundandır; üretici önceden haber vermeden değiştirebilir.
