Ürün grupları
BHD Tırmanır Tip Dağıtıcı Bomlar
Direk (BMS) üzerinde çalışan, bina yükseldikçe hidrolik silindirle kendini bir üst kata taşıyan dağıtıcı bomlar.
Modeller: BHD 36Z4, BHD 32Z4, BHD 32R4, BHD 28R4, BHD 24R3
BHD Örümcek Tip Dağıtıcı Bomlar
Dört ayak üzerinde duran, vinçle kattan kata taşınan hafif dağıtıcı bomlar.
Modeller: BHD 22Z4, BHD 20R3, BHD 18R3, BHD 15R3, BHD 13R3

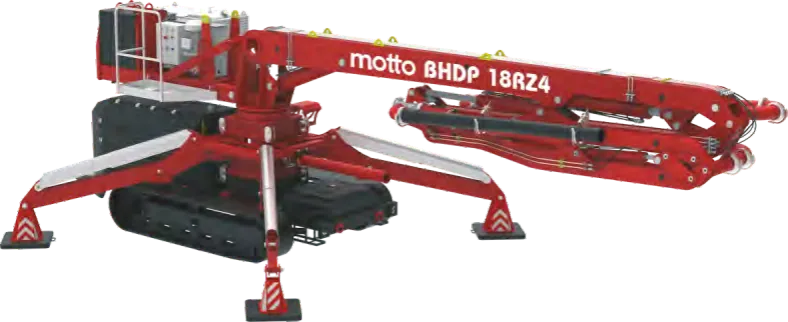

BHDP Paletli Dağıtıcı Bomlar
Örümcek bomun tüm özelliklerini paletli yürüyüş takımıyla birleştiren mobil çözüm.
Modeller: BHDP 22Z4, BHDP 18RZ4, BHDP 18Z4, BHDP 16Z4

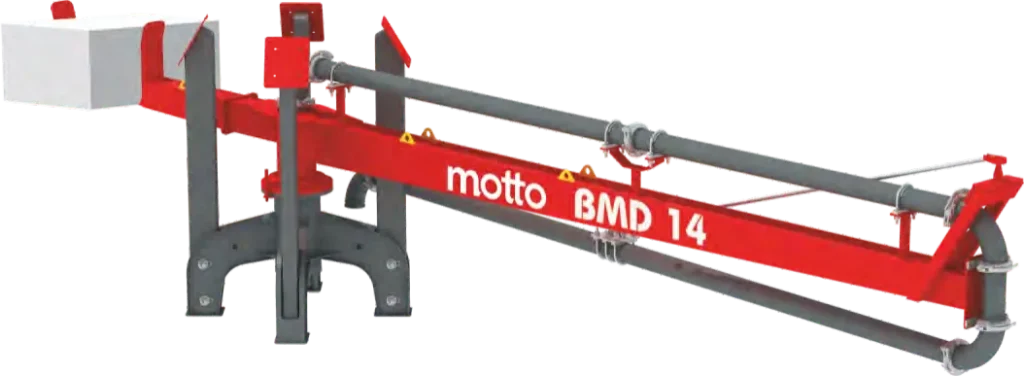

BMD / BMDH Mekanik Beton Dağıtıcılar
Basit işler için elle yönlendirilen, elektrik gerektirmeyen ekonomik dağıtıcılar.
Modeller: BMD 12, BMD 14, BMDH 12, BMDH 14
BMS Bom Direkleri ve Ekipmanlar
Tırmanır bomların üzerinde çalıştığı direk sistemi.
Modeller: BMS 85P, BMS 75P, BMS 75B, BMS 60B, BMS 60Q
Model karşılaştırma
| Model | Seri | Erişim | Yükseklik* | Bom / katlanma |
|---|---|---|---|---|
| BHD 36Z4 | BHD Tırmanır Tip | 36 m | 22,7 m | Z tipi, 4 bölüm |
| BHD 32Z4 | BHD Tırmanır Tip | 32 m | 20,7 m | Z tipi, 4 bölüm |
| BHD 32R4 | BHD Tırmanır Tip | 32 m | 20,7 m | R tipi, 4 bölüm |
| BHD 28R4 | BHD Tırmanır Tip | 28 m | 20,6 m | R tipi, 4 bölüm |
| BHD 24R3 | BHD Tırmanır Tip | 24 m | 20,6 m | R tipi, 3 bölüm |
| BHD 22Z4 | BHD Örümcek Tip | 22 m | 24,0 m | Z tipi, 4 bölüm |
| BHD 20R3 | BHD Örümcek Tip | 20 m | 22,0 m | R tipi, 3 bölüm |
| BHD 18R3 | BHD Örümcek Tip | 18 m | 20,5 m | R tipi, 3 bölüm |
| BHD 15R3 | BHD Örümcek Tip | 15 m | 17,3 m | R tipi, 3 bölüm |
| BHD 13R3 | BHD Örümcek Tip | 13 m | 15,3 m | R tipi, 3 bölüm |

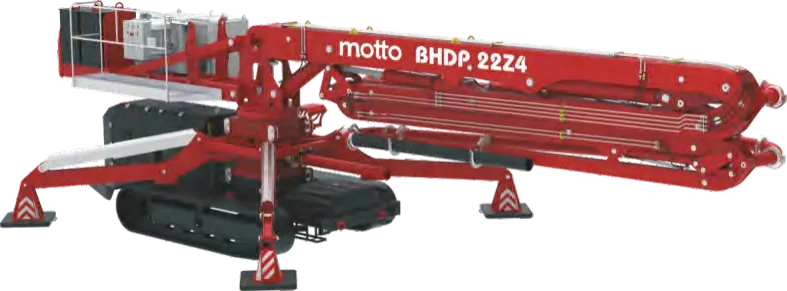

| BHDP 22Z4 | BHDP Paletli | 22 m | 26,0 m | Z tipi, 4 bölüm |
| BHDP 18RZ4 | BHDP Paletli | 18 m | 20,5 m | RZ tipi, 4 bölüm |
| BHDP 18Z4 | BHDP Paletli | 18 m | 20,5 m | Z tipi, 4 bölüm |
| BHDP 16Z4 | BHDP Paletli | 16 m | 18,0 m | Z tipi, 4 bölüm |

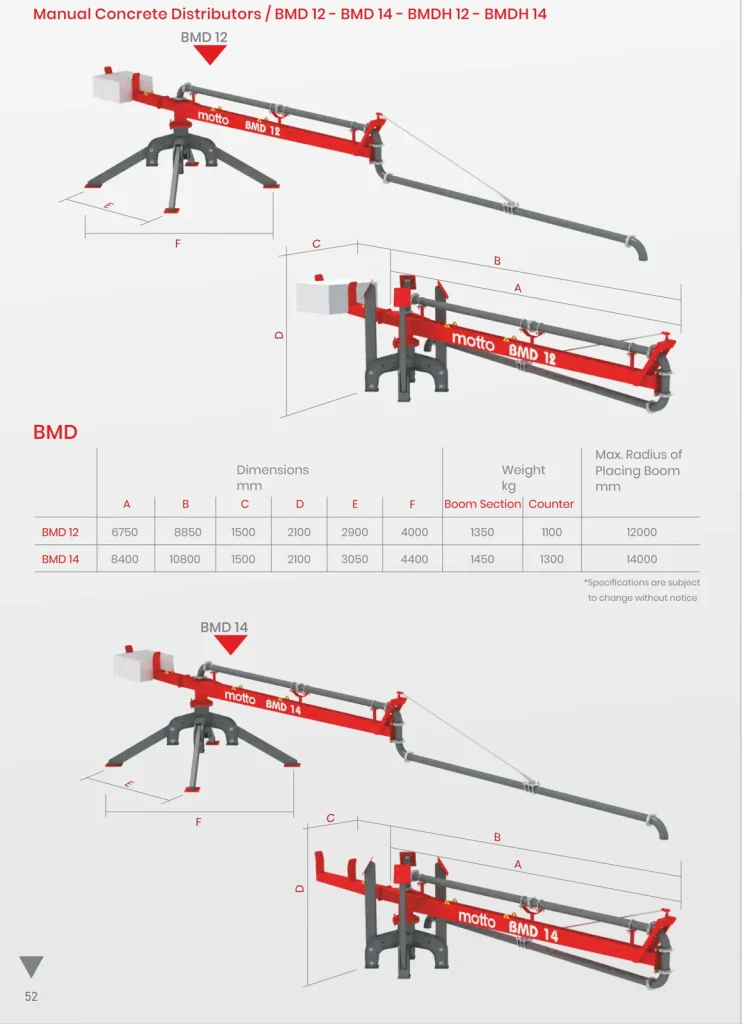

| BMD 12 | BMD / BMDH Mekanik | 12 m | – | Manuel |
| BMD 14 | BMD / BMDH Mekanik | 14 m | – | Manuel |
| BMDH 12 | BMD / BMDH Mekanik | 12 m | – | Manuel |
| BMDH 14 | BMD / BMDH Mekanik | 14 m | – | Manuel |
* Tırmanır tipte serbest duruş yüksekliği, örümcek ve paletli tipte maksimum çalışma yüksekliği. Değerler üretici kataloğundandır ve önceden haber verilmeksizin değişebilir.
BHD Tırmanır Tip Dağıtıcı Bomlar
Direk (BMS) üzerinde çalışan, bina yükseldikçe hidrolik silindirle kendini bir üst kata taşıyan dağıtıcı bomlar. Asansör kuyusuna, döşeme boşluğuna ya da dış iskeleye kurulabilir. Hızlı bağlantı elemanları sayesinde montaj kısa sürer; R (yuvarlak) ve Z katlanan bom seçenekleri vardır. Yüksek katlı binalar, köprü ayakları ve büyük temeller için.
-
BOOM Makina

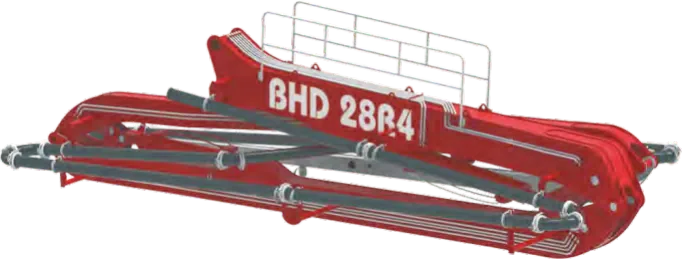

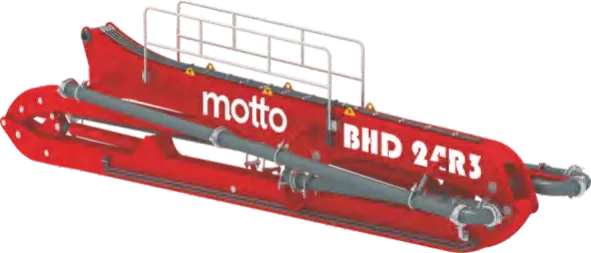

BHD 24R3 Tırmanır Tip Dağıtıcı Bom
24 m erişimli, 3 bölümlü R bom. Tırmanır serinin en hafif modeli; daha küçük çekirdeklerde ve orta ölçekli…
-
BOOM Makina
BHD 28R4 Tırmanır Tip Dağıtıcı Bom
28 m erişimli, R katlanan 4 bölümlü bom. Orta yükseklikte konut ve ticari projeler için dengeli çözüm.
-
BOOM Makina
BHD 32R4 Tırmanır Tip Dağıtıcı Bom
32 m erişim, R (yuvarlak) katlanan 4 bölümlü bom. Kompakt katlanmış boyu ile taşıma ve montajı kolay.
-
BOOM Makina
BHD 32Z4 Tırmanır Tip Dağıtıcı Bom
32 m erişimli, Z katlanan 4 bölümlü bom. Dar alanda açılabilen Z geometrisi sayesinde çekirdek perde ve kat…
-
BOOM Makina

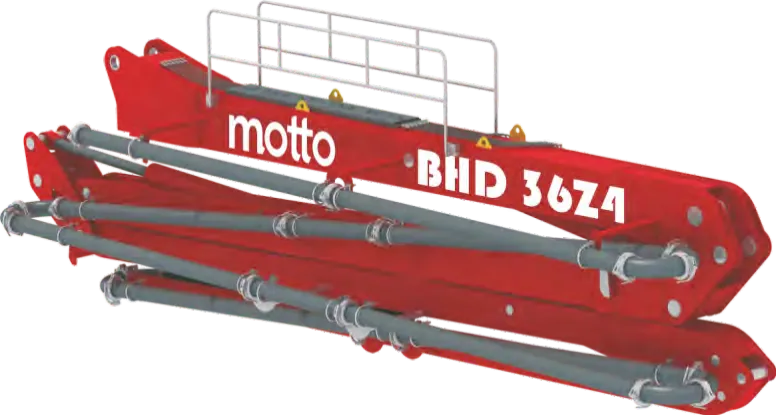

BHD 36Z4 Tırmanır Tip Dağıtıcı Bom
Serinin en uzun erişimli modeli: 36 m yarıçap, Z katlanan 4 bölümlü bom ve 850 mm kesitli BMS…
BHD 36Z4 — 36 m erişim · Z tipi, 4 bölüm — teknik tablo ve görseller
Serinin en uzun erişimli modeli: 36 m yarıçap, Z katlanan 4 bölümlü bom ve 850 mm kesitli BMS 85P direk. Yüksek katlı binalar ve geniş döşemeler için.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 36 m |
| Serbest duruş yüksekliği | 22700 mm |
| Dönme açısı | 400° (opsiyonel 360° sürekli dönüş / optional 360° rotation) |
| Katlanma tipi | Z tipi / Z-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık | 19310 kg |
| En ağır parça | 5500 kg |
| Elektrik beslemesi | 3 faz, 380 V / 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 18.5 kW |
| Sistem basıncı | 32 MPa |
| Pompa debisi (deplasman) | 25 cc/dev |
| Yağ tankı | 230 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 4000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 11000 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 8350 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 8350 mm / 0°–205° |
| 4. bom bölümü uzunluğu / açılma açısı | 8300 mm / 0°–205° |
| Tırmanma sistemi | Hidrolik / Hydraulic |
| İç tırmanma adım mesafesi | 600 mm |
| Döşeme çerçevesi | Standart / Standard |
| Asansör kuyusu ölçüsü (min.) | 1000 × 1000 mm |
| Direk kesiti | BMS 85P, 850 × 850 × 9000 mm |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 5100 kg | A 5600 × B 2000 × C 2500 |
| Bom grubu | 5500 kg | A 8200 × B 1400 × C 2200 |
| Çapraz taban | 1850 kg | – |
| Ankraj seti (4 × 70 kg) | 280 kg | – |
| Döşeme çerçevesi | 180 kg | – |
| Kamalar | 180 kg | – |
| BMS 85P direk elemanı | 3380 kg | 850 × 850 × 9000 mm |
Sevkiyat: Komple set tır ile taşınabilir. 40' OT HC konteynerle sevkiyatta çapraz taban konteynere sığmaz; ayrı kısmi sevkiyat gerekir.

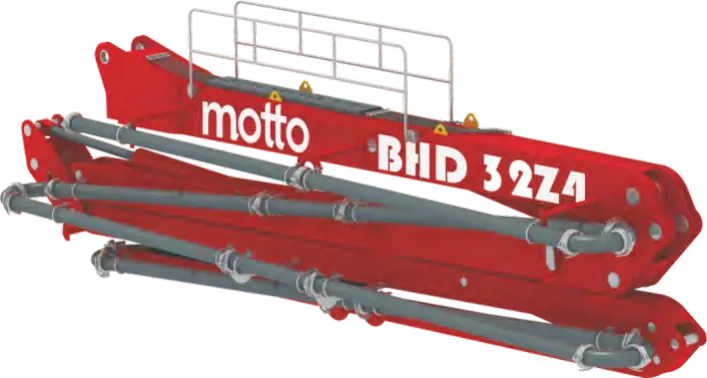

BHD 32Z4 — 32 m erişim · Z tipi, 4 bölüm — teknik tablo ve görseller
32 m erişimli, Z katlanan 4 bölümlü bom. Dar alanda açılabilen Z geometrisi sayesinde çekirdek perde ve kat döşemelerinde esnek döküm.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 32 m |
| Serbest duruş yüksekliği | 20700 mm |
| Dönme açısı | 400° (opsiyonel 360° sürekli dönüş / optional 360° rotation) |
| Katlanma tipi | Z tipi / Z-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık | 17000 kg |
| En ağır parça | 4560 kg |
| Elektrik beslemesi | 3 faz, 380 V / 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 18.5 kW |
| Sistem basıncı | 32 MPa |
| Pompa debisi (deplasman) | 25 cc/dev |
| Yağ tankı | 180 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 4000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 9900 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 7500 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 7650 mm / 0°–205° |
| 4. bom bölümü uzunluğu / açılma açısı | 6950 mm / 0°–205° |
| Tırmanma sistemi | Hidrolik / Hydraulic |
| İç tırmanma adım mesafesi | 600 mm |
| Döşeme çerçevesi | Standart / Standard |
| Asansör kuyusu ölçüsü (min.) | 950 × 950 mm |
| Direk kesiti | BMS 75B, 750 × 750 × 6000 mm |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |

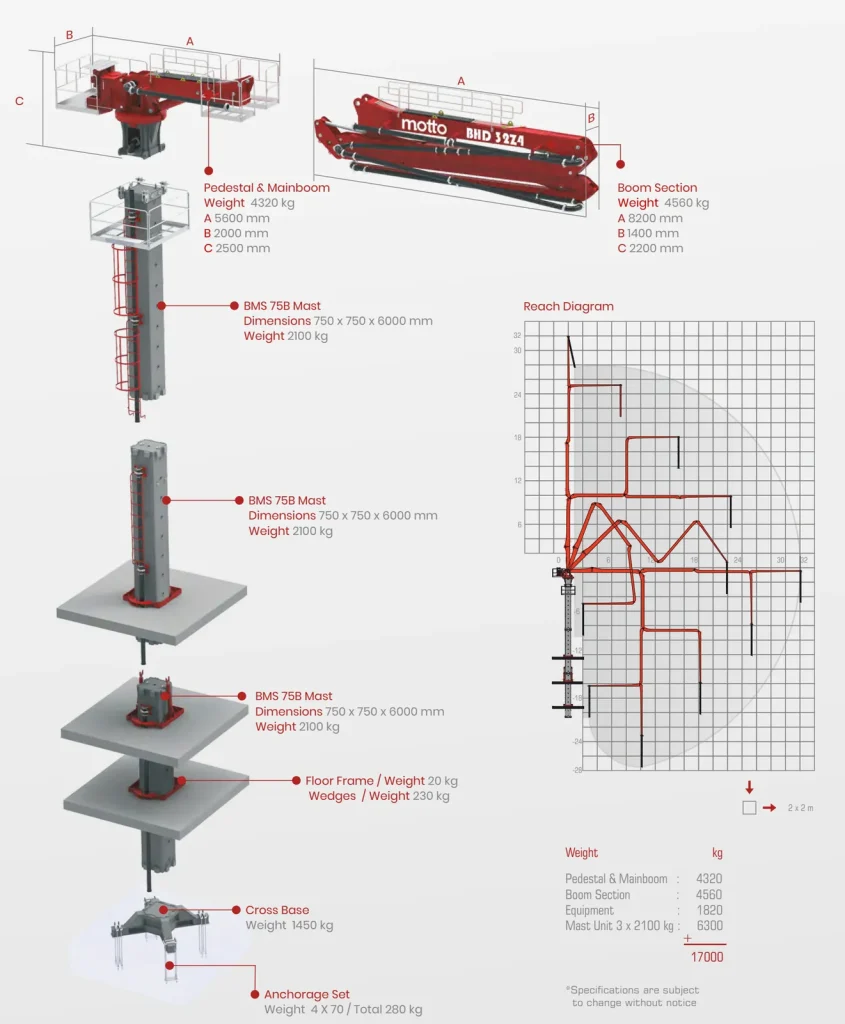

Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 4320 kg | A 5600 × B 2000 × C 2500 |
| Bom grubu | 4560 kg | A 8200 × B 1400 × C 2200 |
| Çapraz taban | 1450 kg | – |
| Ankraj seti (4 × 70 kg) | 280 kg | – |
| Döşeme çerçevesi | 20 kg | – |
| Kamalar | 230 kg | – |
| BMS 75B direk elemanı | 2100 kg | 750 × 750 × 6000 mm |
Sevkiyat: Komple set tır ile taşınabilir. 40' OT konteynerle sevkiyatta çapraz taban ayrı kısmi sevkiyat olarak gönderilir.

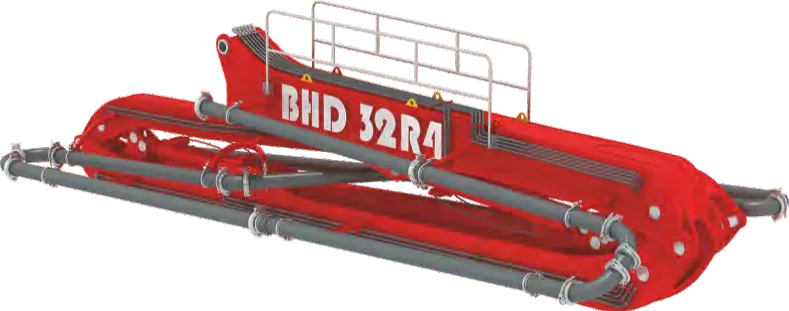

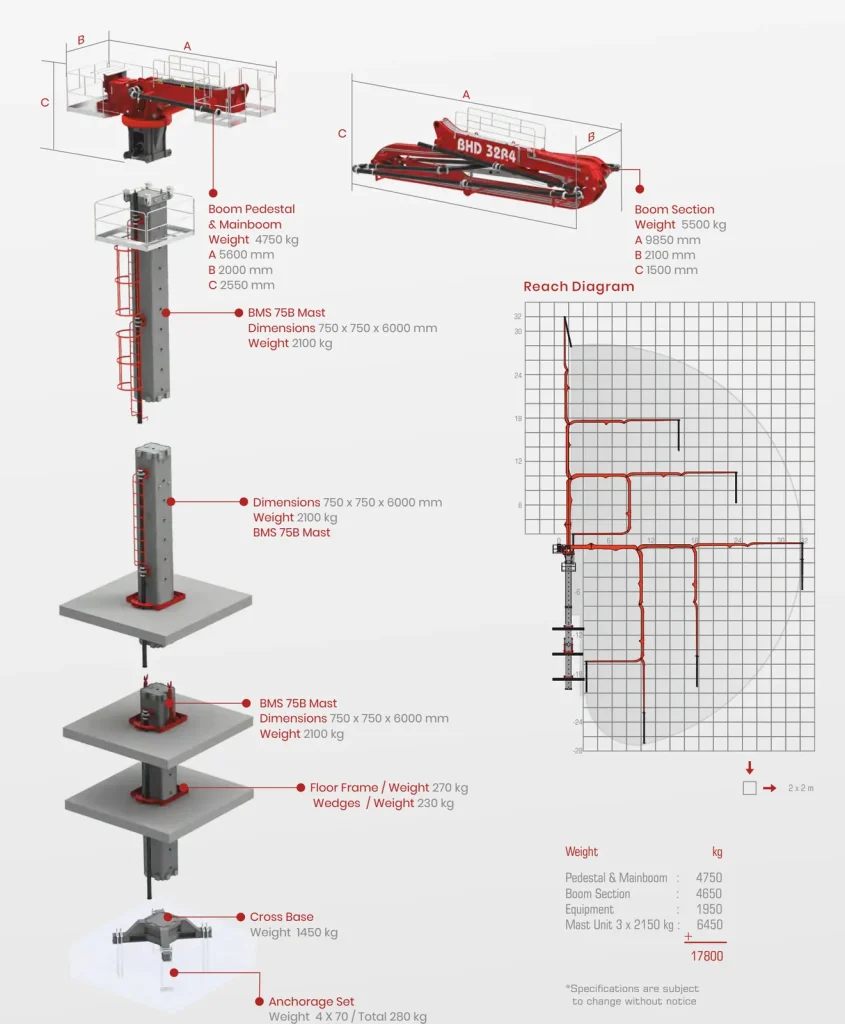

BHD 32R4 — 32 m erişim · R tipi, 4 bölüm — teknik tablo ve görseller
32 m erişim, R (yuvarlak) katlanan 4 bölümlü bom. Kompakt katlanmış boyu ile taşıma ve montajı kolay.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 32 m |
| Serbest duruş yüksekliği | 20700 mm |
| Dönme açısı | 400° (opsiyonel 360° sürekli dönüş / optional 360° rotation) |
| Katlanma tipi | R tipi / R-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık | 17250 kg |
| En ağır parça | 4750 kg |
| Elektrik beslemesi | 3 faz, 380 V / 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 18.5 kW |
| Sistem basıncı | 32 MPa |
| Pompa debisi (deplasman) | 25 cc/dev |
| Yağ tankı | 180 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 4000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 8800 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 7900 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 7800 mm / 0°–180° |
| 4. bom bölümü uzunluğu / açılma açısı | 7500 mm / 0°–205° |
| Tırmanma sistemi | Hidrolik / Hydraulic |
| İç tırmanma adım mesafesi | 600 mm |
| Döşeme çerçevesi | Standart / Standard |
| Asansör kuyusu ölçüsü (min.) | 950 × 950 mm |
| Direk kesiti | BMS 75B, 750 × 750 × 6000 mm |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 4750 kg | A 5600 × B 2000 × C 2550 |
| Bom grubu | 5500 kg | A 9850 × B 2100 × C 1500 |
| Çapraz taban | 1450 kg | – |
| Ankraj seti (4 × 70 kg) | 280 kg | – |
| Döşeme çerçevesi | 270 kg | – |
| Kamalar | 230 kg | – |
| BMS 75B direk elemanı | 2100 kg | 750 × 750 × 6000 mm |
Sevkiyat: Komple set tır ile taşınabilir. 2 × 40' OT konteynerle sevkiyatta çapraz taban ayrı kısmi sevkiyat olarak gönderilir.
BHD 28R4 — 28 m erişim · R tipi, 4 bölüm — teknik tablo ve görseller
28 m erişimli, R katlanan 4 bölümlü bom. Orta yükseklikte konut ve ticari projeler için dengeli çözüm.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 28 m |
| Serbest duruş yüksekliği | 20600 mm |
| Dönme açısı | 400° (opsiyonel 360° sürekli dönüş / optional 360° rotation) |
| Katlanma tipi | R tipi / R-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık | 16920 kg |
| En ağır parça | 4420 kg |
| Elektrik beslemesi | 3 faz, 380 V / 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 18.5 kW |
| Sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 16 cc/dev |
| Yağ tankı | 180 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 4000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 8800 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 6370 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 6550 mm / 0°–180° |
| 4. bom bölümü uzunluğu / açılma açısı | 6560 mm / 0°–205° |
| Tırmanma sistemi | Hidrolik / Hydraulic |
| İç tırmanma adım mesafesi | 600 mm |
| Döşeme çerçevesi | Standart / Standard |
| Asansör kuyusu ölçüsü (min.) | 950 × 950 mm |
| Direk kesiti | BMS 75B, 750 × 750 × 6000 mm |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 4420 kg | A 5770 × B 2170 × C 2950 |
| Bom grubu | 4350 kg | A 6800 × B 2530 × C 2260 |
| Çapraz taban | 1450 kg | – |
| Ankraj seti (4 × 70 kg) | 280 kg | – |
| Döşeme çerçevesi | 230 kg | – |
| Kamalar | 120 kg | – |
| BMS 75B direk elemanı | 2100 kg | 750 × 750 × 6000 mm |
Sevkiyat: Komple set tır ile taşınabilir. 2 × 40' OT konteynerle sevkiyatta çapraz taban ayrı kısmi sevkiyat olarak gönderilir.
BHD 24R3 — 24 m erişim · R tipi, 3 bölüm — teknik tablo ve görseller
24 m erişimli, 3 bölümlü R bom. Tırmanır serinin en hafif modeli; daha küçük çekirdeklerde ve orta ölçekli projelerde pratik.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 24 m |
| Serbest duruş yüksekliği | 20600 mm |
| Dönme açısı | 400° (opsiyonel 360° sürekli dönüş / optional 360° rotation) |
| Katlanma tipi | R tipi / R-type |
| Bom bölümü sayısı | 3 |
| Toplam ağırlık | 14800 kg |
| En ağır parça | 3700 kg |
| Elektrik beslemesi | 3 faz, 380 V / 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 15 kW |
| Sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 16 cc/dev |
| Yağ tankı | 170 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 3000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 8900 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 7500 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 7600 mm / 0°–205° |
| Tırmanma sistemi | Hidrolik / Hydraulic |
| İç tırmanma adım mesafesi | 600 mm |
| Döşeme çerçevesi | Standart / Standard |
| Asansör kuyusu ölçüsü (min.) | 950 × 950 mm |
| Direk kesiti | BMS 75B, 750 × 750 × 6000 mm |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 3700 kg | A 4800 × B 2100 × C 2750 |
| Bom grubu | 2700 kg | A 8000 × B 2100 × C 1650 |
| Çapraz taban | – | – |
| Ankraj seti (4 × 70 kg) | 280 kg | – |
| Döşeme çerçevesi | 230 kg | – |
| Kamalar | 120 kg | – |
| BMS 75B direk elemanı | 2100 kg | 750 × 750 × 6000 mm |
Sevkiyat: Komple set tır ile taşınabilir; 2 × 40' OT konteynerle de sevk edilebilir (çapraz taban ayrı).
Standart ve opsiyonel ekipman
Standart ekipman
- Telsiz uzaktan kumanda
- Hidrolik tırmanma sistemi (2 tırmanma silindiri)
- Döşeme çerçevesi ve kamalar
- Çapraz taban ve ankraj seti (komple sette)
Opsiyonel ekipman
- 360° sürekli dönüş
- Çalışma platformu, merdivenler
- Y vana, kapatma vanası
- Ek direk elemanları (BMS)
BHD Örümcek Tip Dağıtıcı Bomlar
Dört ayak üzerinde duran, vinçle kattan kata taşınan hafif dağıtıcı bomlar. Tırmanır tipe göre çok daha az kurulum gerektirir, şantiyede az yer kaplar. Hızlı bağlantı sistemi sayesinde aynı alt ekipman (paletli şasi, tekerlekli şasi, kafes kule, direk, kalıp üstü platform) tüm örümcek modellerle ortak kullanılabilir.
Montaj / taşıyıcı seçenekleri: Paletli yürüyüş takımı, Hidrolik ayaklar, Manuel ayaklar, Tekerlekli şasi, Döşeme / kalıp üstü platform, Kafes kule, Direk elemanı 600 × 600 × 6000 mm, Kule adaptörü 600 × 600 mm.
-
BOOM Makina

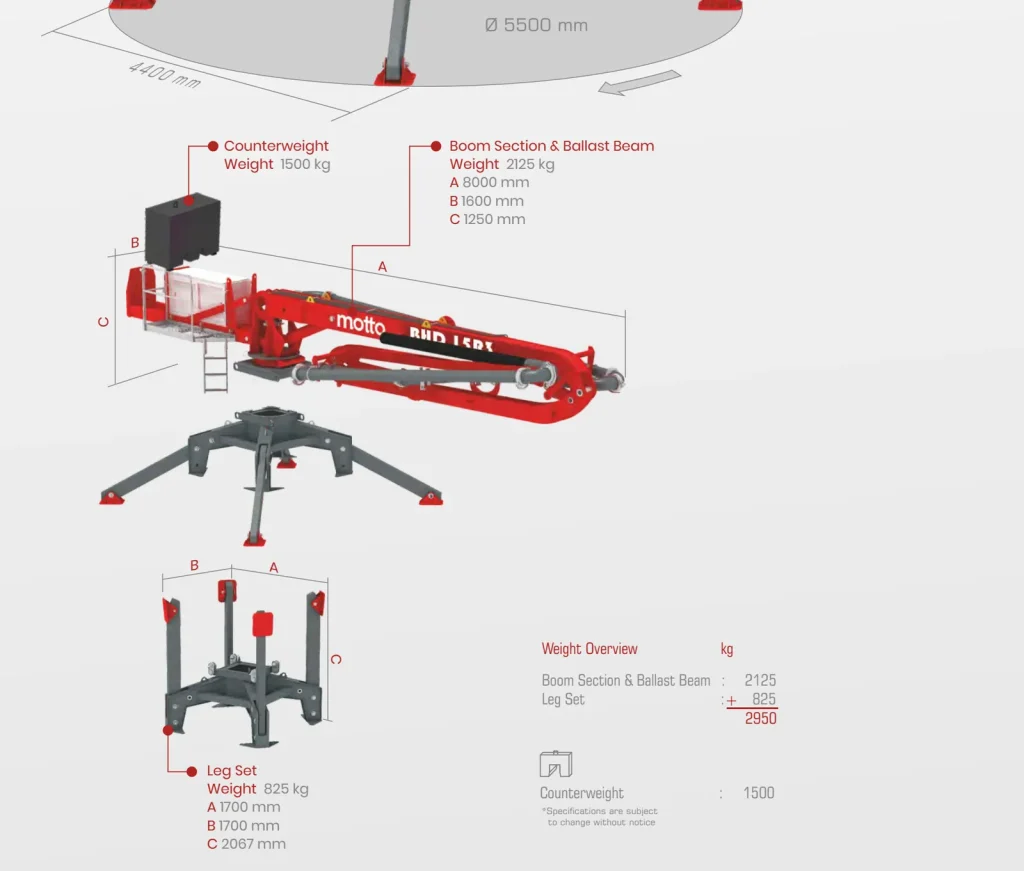

BHD 13R3 Örümcek Tip Dağıtıcı Bom
Serinin en hafif modeli: 13 m erişim, 4 kW güç ünitesi. Küçük projelerde ve sık yer değiştirilen işlerde…
-
BOOM Makina
BHD 15R3 Örümcek Tip Dağıtıcı Bom
15 m erişimli, 3 bölümlü kompakt R bom. Küçük döşemeler, dar şantiyeler ve kolon dökümleri için.
-
BOOM Makina
BHD 18R3 Örümcek Tip Dağıtıcı Bom
18 m erişimli, 3 bölümlü R bom. Orta ölçekli şantiyelerde kurulum süresi kısa, işletme maliyeti düşük.
-
BOOM Makina

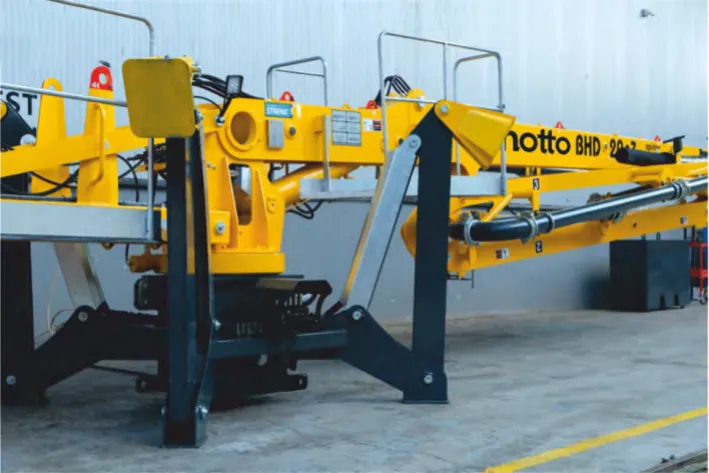

BHD 20R3 Örümcek Tip Dağıtıcı Bom
20 m erişimli, 3 bölümlü R bom. Hafif ve kompakt; kat döşemelerinde vinçle kolayca yer değiştirir.
-
BOOM Makina

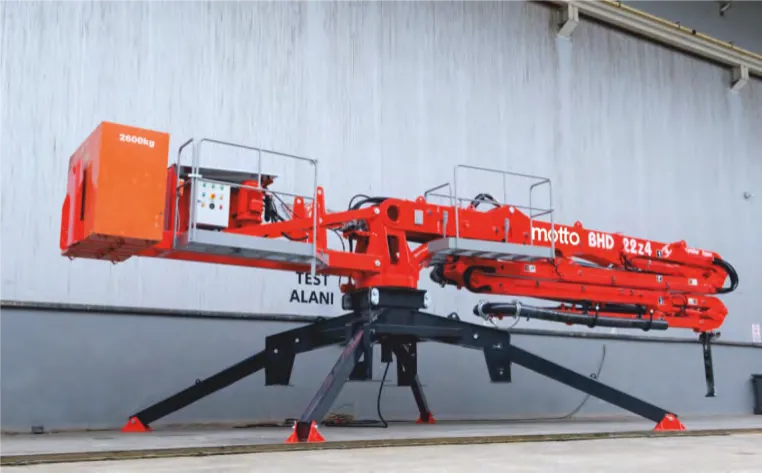

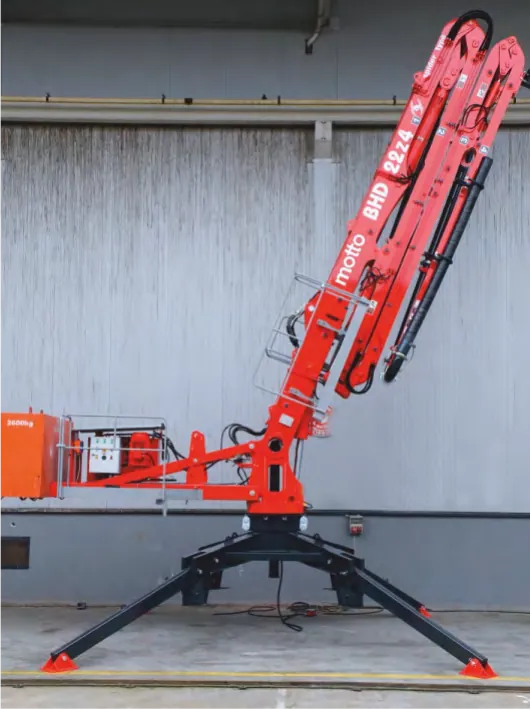

BHD 22Z4 Örümcek Tip Dağıtıcı Bom
Örümcek serisinin amiral modeli: 22 m erişim, Z katlanan 4 bölümlü bom. Vinçle taşınır, hızlı kurulur; büyük döşeme…
BHD 22Z4 — 22 m erişim · Z tipi, 4 bölüm — teknik tablo ve görseller
Örümcek serisinin amiral modeli: 22 m erişim, Z katlanan 4 bölümlü bom. Vinçle taşınır, hızlı kurulur; büyük döşeme ve perde dökümleri için.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 22 m |
| Maks. çalışma yüksekliği | 24000 mm |
| Dönme açısı | 400° |
| Katlanma tipi | Z tipi / Z-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık (karşı ağırlık hariç) | 5200 kg |
| Karşı ağırlık | 3500 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 7.5 kW |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 120 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 3000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 6550 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 5280 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 5300 mm / 0°–220° |
| 4. bom bölümü uzunluğu / açılma açısı | 4870 mm / 0°–205° |
| Ayak açıklığı | Ø 6900 mm (ayak aralığı 4650 mm) |
| Direk kesiti (tırmanma opsiyonu) | 600 × 600 × 6000 mm |
| Tırmanma (opsiyonel) | Hidrolik, adım 600 mm, kuyu 800 × 800 mm / Hydraulic, 600 mm step, 800 × 800 mm shaft |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |

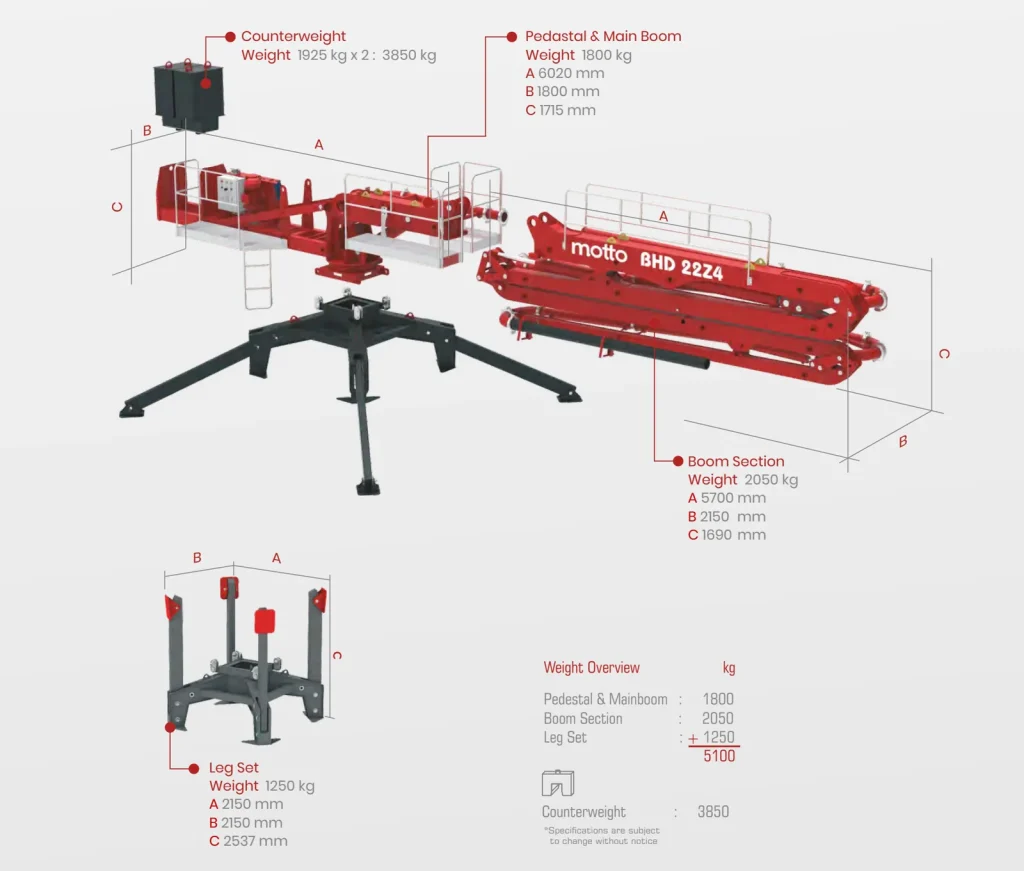

Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 1800 kg | A 6020 × B 1800 × C 1715 |
| Bom grubu | 2050 kg | A 5700 × B 2150 × C 1690 |
| Ayak seti | 1250 kg | A 2150 × B 2150 × C 2537 |
| Karşı ağırlık (2 × 1925 kg) | 3850 kg | – |
Sevkiyat: 1 adet 40' OT konteynere sığar.
BHD 20R3 — 20 m erişim · R tipi, 3 bölüm — teknik tablo ve görseller
20 m erişimli, 3 bölümlü R bom. Hafif ve kompakt; kat döşemelerinde vinçle kolayca yer değiştirir.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 20 m |
| Maks. çalışma yüksekliği | 22000 mm |
| Dönme açısı | 400° |
| Katlanma tipi | R tipi / R-type |
| Bom bölümü sayısı | 3 |
| Toplam ağırlık (karşı ağırlık hariç) | 4820 kg |
| Karşı ağırlık | 3200 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 7.5 kW |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 120 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 3000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 7950 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 6000 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 6050 mm / 0°–205° |
| Ayak açıklığı | Ø 6900 mm (ayak aralığı 4650 mm) |
| Direk kesiti (tırmanma opsiyonu) | 600 × 600 × 6000 mm |
| Tırmanma (opsiyonel) | Hidrolik, adım 600 mm, kuyu 800 × 800 mm / Hydraulic, 600 mm step, 800 × 800 mm shaft |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 1700 kg | A 5650 × B 1800 × C 1600 |
| Bom grubu | 1870 kg | A 6270 × B 2000 × C 1450 |
| Ayak seti | 1250 kg | A 2150 × B 2150 × C 2537 |
| Karşı ağırlık (2 × 1600 kg) | 3200 kg | – |
Sevkiyat: 1 adet 40' OT konteynere, 2 adet 40' OT HC konteynere sığar.
BHD 18R3 — 18 m erişim · R tipi, 3 bölüm — teknik tablo ve görseller
18 m erişimli, 3 bölümlü R bom. Orta ölçekli şantiyelerde kurulum süresi kısa, işletme maliyeti düşük.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 18 m |
| Maks. çalışma yüksekliği | 20500 mm |
| Dönme açısı | 400° |
| Katlanma tipi | R tipi / R-type |
| Bom bölümü sayısı | 3 |
| Toplam ağırlık (karşı ağırlık hariç) | 4450 kg |
| Karşı ağırlık | 2700 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 7.5 kW |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 120 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 3000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 7200 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 5350 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 5450 mm / 0°–205° |
| Ayak açıklığı | Ø 6500 mm (ayak aralığı 4400 mm) |
| Direk kesiti (tırmanma opsiyonu) | 600 × 600 × 6000 mm |
| Tırmanma (opsiyonel) | Hidrolik, adım 600 mm, kuyu 800 × 800 mm / Hydraulic, 600 mm step, 800 × 800 mm shaft |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Kaide ve ana bom | 1630 kg | A 5200 × B 1800 × C 1600 |
| Bom grubu | 1670 kg | A 5700 × B 1900 × C 1450 |
| Ayak seti | 1150 kg | A 2000 × B 2000 × C 2317 |
| Karşı ağırlık (2 × 1350 kg) | 2700 kg | – |
Sevkiyat: 1 adet 40' OT konteynere, 2 adet 40' OT HC konteynere sığar.
BHD 15R3 — 15 m erişim · R tipi, 3 bölüm — teknik tablo ve görseller
15 m erişimli, 3 bölümlü kompakt R bom. Küçük döşemeler, dar şantiyeler ve kolon dökümleri için.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 15 m |
| Maks. çalışma yüksekliği | 17300 mm |
| Dönme açısı | 400° |
| Katlanma tipi | R tipi / R-type |
| Bom bölümü sayısı | 3 |
| Toplam ağırlık (karşı ağırlık hariç) | 3850 kg |
| Karşı ağırlık | 2000 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 7.5 kW |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 80 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 3000 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 5994.4 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 4495 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 4495 mm / 0°–205° |
| Ayak açıklığı | Ø 6500 mm (ayak aralığı 4400 mm) |
| Direk kesiti (tırmanma opsiyonu) | 600 × 600 × 6000 mm |
| Tırmanma (opsiyonel) | Hidrolik, adım 600 mm, kuyu 800 × 800 mm / Hydraulic, 600 mm step, 800 × 800 mm shaft |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Bom grubu ve balast kirişi | 2950 kg | A 9500 × B 1800 × C 1250 |
| Ayak seti | 1150 kg | A 2000 × B 2000 × C 2317 |
| Karşı ağırlık | 1600 kg | – |
Sevkiyat: 1 adet 40' OT konteynere sığar.
BHD 13R3 — 13 m erişim · R tipi, 3 bölüm — teknik tablo ve görseller
Serinin en hafif modeli: 13 m erişim, 4 kW güç ünitesi. Küçük projelerde ve sık yer değiştirilen işlerde ekonomik.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 13 m |
| Maks. çalışma yüksekliği | 15300 mm |
| Dönme açısı | 400° |
| Katlanma tipi | R tipi / R-type |
| Bom bölümü sayısı | 3 |
| Toplam ağırlık (karşı ağırlık hariç) | 2950 kg |
| Karşı ağırlık | 1500 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz |
| Hidrolik güç ünitesi motoru | 4 kW |
| Maks. sistem basıncı | 28 MPa |
| Pompa debisi (deplasman) | 8 cc/dev |
| Yağ tankı | 80 L |
| Beton boru çapı | 125 mm / 5" |
| Uç hortum boyu | 2500 mm |
| 1. bom bölümü uzunluğu / açılma açısı | 5100 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 4100 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 3800 mm / 0°–205° |
| Ayak açıklığı | Ø 5500 mm (ayak aralığı 4400 mm) |
| Direk kesiti (tırmanma opsiyonu) | 600 × 600 × 6000 mm |
| Tırmanma (opsiyonel) | Hidrolik, adım 600 mm, kuyu 800 × 800 mm / Hydraulic, 600 mm step, 800 × 800 mm shaft |
| Kumanda | Telsiz uzaktan kumanda / Radio remote control |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Bom grubu ve balast kirişi | 2125 kg | A 8000 × B 1600 × C 1250 |
| Ayak seti | 825 kg | A 1700 × B 1700 × C 2067 |
| Karşı ağırlık | 1500 kg | – |
Sevkiyat: 1 adet 40' OT konteynere sığar.
Standart ve opsiyonel ekipman
Standart ekipman
- Telsiz uzaktan kumanda
- Ayak seti
- Karşı ağırlık
Opsiyonel ekipman
- Paletli yürüyüş takımı
- Hidrolik ayaklar
- Manuel ayaklar
- Tekerlekli şasi
- Döşeme / kalıp üstü platform
- Kafes kule
- Direk elemanı 600 × 600 × 6000 mm
- Kule adaptörü 600 × 600 mm
- Hidrolik tırmanma (600 × 600 mm direk ile)

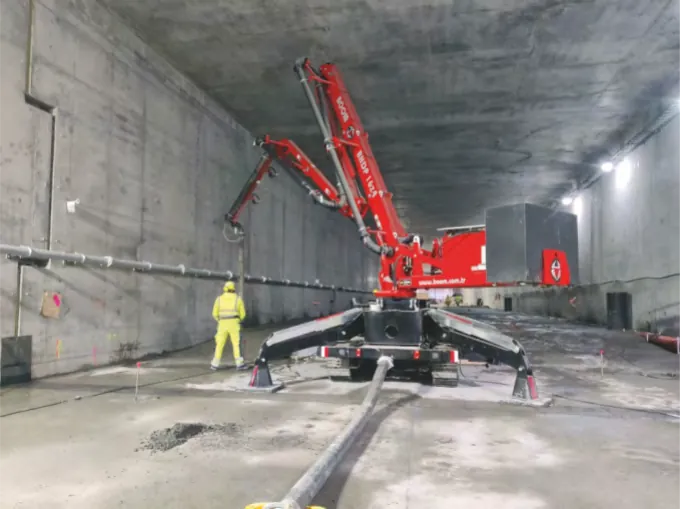

BHDP Paletli Dağıtıcı Bomlar
Örümcek bomun tüm özelliklerini paletli yürüyüş takımıyla birleştiren mobil çözüm. Vinç olmadan şantiye içinde yer değiştirir, engebeli zeminde dengede kalır. Alçak açılma yüksekliği sayesinde tünel, metro, otopark ve bodrum gibi düşük tavanlı alanlarda çalışır; bir römork pompayla birleştirilerek perde duvar ve tünel gibi uzun hatlı işlerde ekonomik bir pompa–dağıtıcı sistemi oluşturur. Paletli şasiden ayrılıp vinçle yerleştirilen bağımsız bir dağıtıcı olarak da kullanılabilir.
- 7,5 kW elektrik motoru
- Opsiyonel dizel veya benzinli yardımcı motor (Stage V)
- 7" dokunmatik ekran (IP66) + HBC telsiz kumanda
- Yeni kabin tasarımı, iç parçalara kolay erişim
- Üniversal hızlı bağlantı
- Engebeli zeminde dengede kalma
- Önceki tasarıma göre yaklaşık 500 kg daha hafif (katalog bilgisi)
-
BOOM Makina

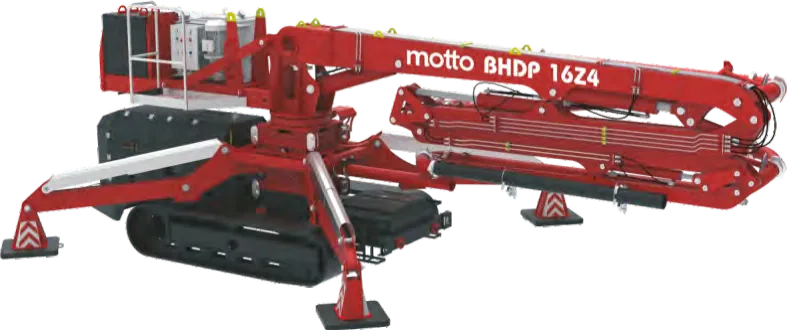

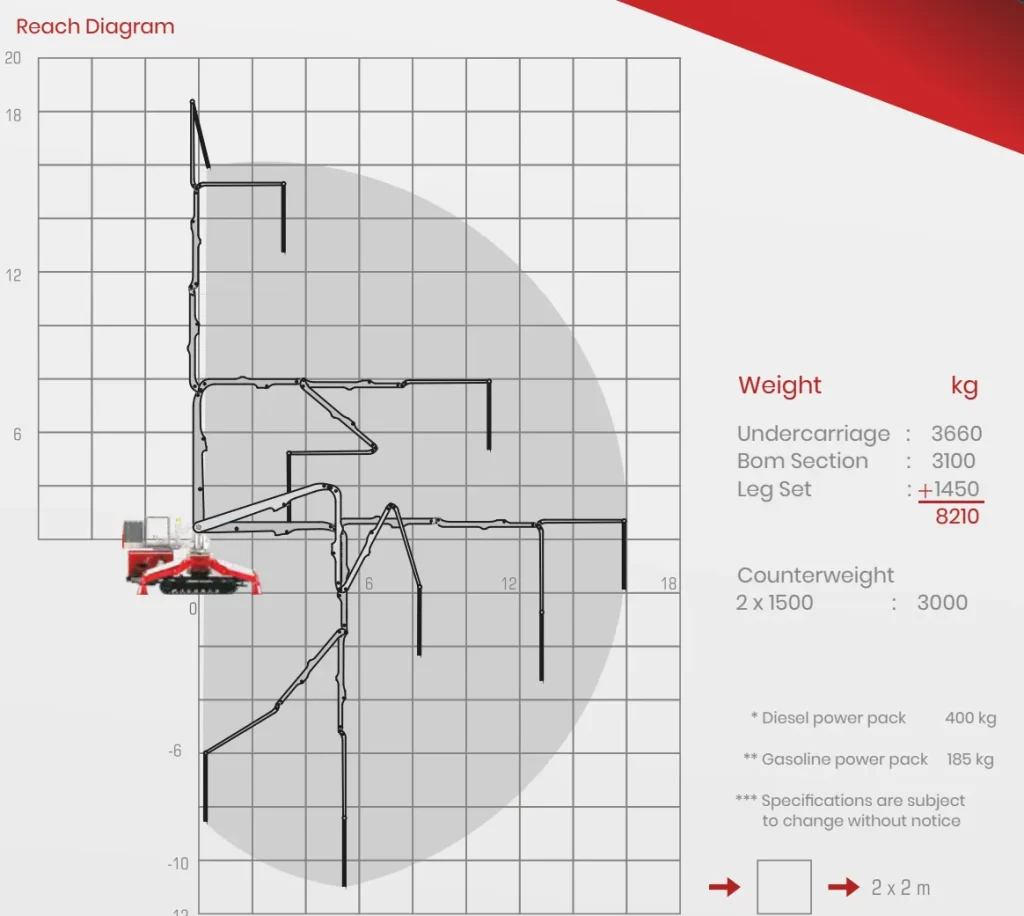

BHDP 16Z4 Paletli Dağıtıcı Bom
Paletli serinin en kompakt modeli: 16 m erişim, 4 m alçak açılma yüksekliği. Dar tünel ve bodrum katlarında…
-
BOOM Makina

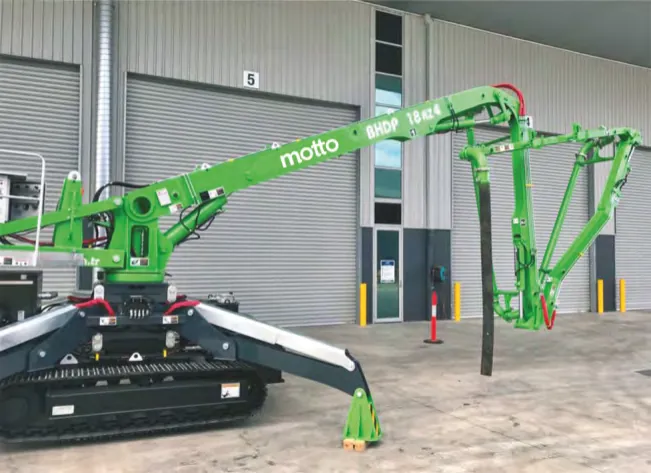

BHDP 18RZ4 Paletli Dağıtıcı Bom
18 m erişim, RZ (karma) katlanan 4 bölümlü bom; 4,35 m alçak açılma yüksekliği ile tünel ve düşük…
-
BOOM Makina

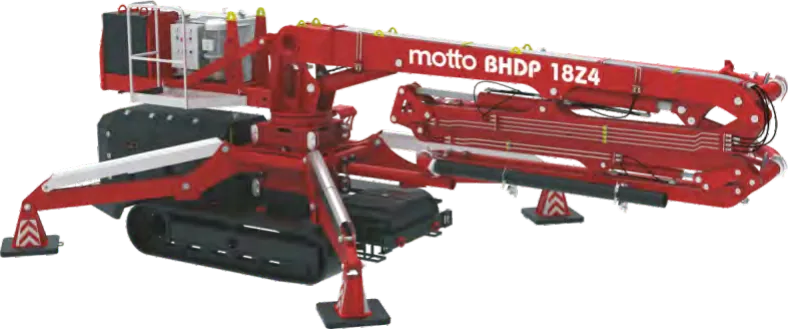

BHDP 18Z4 Paletli Dağıtıcı Bom
18 m erişim, Z katlanan 4 bölümlü bom; 4,2 m alçak açılma yüksekliği. Metro, tünel ve kapalı alan…
-
BOOM Makina
BHDP 22Z4 Paletli Dağıtıcı Bom
Paletli serinin en uzun erişimli modeli: 22 m yatay erişim, 24,5 m dikey erişim. Vinç gerektirmeden şantiye içinde…
BHDP 22Z4 — 22 m erişim · Z tipi, 4 bölüm — teknik tablo ve görseller
Paletli serinin en uzun erişimli modeli: 22 m yatay erişim, 24,5 m dikey erişim. Vinç gerektirmeden şantiye içinde kendi paletleriyle yer değiştirir.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 22 m |
| Zeminden dikey erişim | 24.5 m |
| Aşağı erişim derinliği | 15.5 m |
| Maks. çalışma yüksekliği | 26000 mm |
| Bomun alçak açılma yüksekliği | 5750 mm |
| Dönme açısı | 400° |
| Katlanma tipi | Z tipi / Z-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık (karşı ağırlık hariç) | 10860 kg |
| Karşı ağırlık | 3850 kg |
| En ağır parça | 5750 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz (ülkeye göre) |
| Elektrik motoru | 7,5 kW |
| Yardımcı motor (opsiyonel) | 10 kW Honda benzinli (185 kg) veya 15 kW Perkins dizel (400 kg), Stage V |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 120 L |
| Kumanda | 7" dokunmatik ekran (IP66) + HBC telsiz uzaktan kumanda |
| Beton boru çapı | 125 mm |
| Uç hortum boyu | 3000 mm |
| Maks. eğim (tırmanma) | 25° |
| Ayak açıklığı | Ø 6300 mm (ayak aralığı 4610 mm) |
| 1. bom bölümü uzunluğu / açılma açısı | 6550 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 5280 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 5300 mm / 0°–220° |
| 4. bom bölümü uzunluğu / açılma açısı | 4870 mm / 0°–205° |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Paletli yürüyüş takımı | 3660 kg | A 4280 × B 2200 × C 1440 |
| Bom grubu | 4300 kg | A 10500 × B 2250 × C 2600 |
| Hidrolik ayaklar | 1450 kg | A 2150 × B 2150 × C 2537 |
| Çelik karşı ağırlık | 3850 kg | ±50 kg |
Sevkiyat: 1 adet 40' OT HC konteynere sığar.
BHDP 18RZ4 — 18 m erişim · RZ tipi, 4 bölüm — teknik tablo ve görseller
18 m erişim, RZ (karma) katlanan 4 bölümlü bom; 4,35 m alçak açılma yüksekliği ile tünel ve düşük tavanlı alanlara uygun.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 18 m |
| Zeminden dikey erişim | 20.5 m |
| Aşağı erişim derinliği | 13 m |
| Maks. çalışma yüksekliği | 20500 mm |
| Bomun alçak açılma yüksekliği | 4350 mm |
| Dönme açısı | 400° |
| Katlanma tipi | RZ tipi / RZ-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık (karşı ağırlık hariç) | 9860 kg |
| Karşı ağırlık | 2700 kg |
| En ağır parça | 4750 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz (ülkeye göre) |
| Elektrik motoru | 7,5 kW |
| Yardımcı motor (opsiyonel) | 10 kW Honda benzinli (185 kg) veya 15 kW Perkins dizel (400 kg), Stage V |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 120 L |
| Kumanda | 7" dokunmatik ekran (IP66) + HBC telsiz uzaktan kumanda |
| Beton boru çapı | 125 mm |
| Uç hortum boyu | 3000 mm |
| Maks. eğim (tırmanma) | 25° |
| Ayak açıklığı | Ø 6300 mm (ayak aralığı 4450 mm) |
| 1. bom bölümü uzunluğu / açılma açısı | 6350 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 3850 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 3850 mm / 0°–220° |
| 4. bom bölümü uzunluğu / açılma açısı | 3950 mm / 0°–205° |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Paletli yürüyüş takımı | 3660 kg | A 4280 × B 2200 × C 1440 |
| Bom grubu | 3300 kg | A 9300 × B 2250 × C 2600 |
| Hidrolik ayaklar | 1450 kg | A 2150 × B 2150 × C 2537 |
| Çelik karşı ağırlık | 3000 kg | ±50 kg |
Sevkiyat: 1 adet 40' OT HC konteynere sığar.
BHDP 18Z4 — 18 m erişim · Z tipi, 4 bölüm — teknik tablo ve görseller
18 m erişim, Z katlanan 4 bölümlü bom; 4,2 m alçak açılma yüksekliği. Metro, tünel ve kapalı alan dökümleri için.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 18 m |
| Zeminden dikey erişim | 20.5 m |
| Aşağı erişim derinliği | 13 m |
| Maks. çalışma yüksekliği | 20500 mm |
| Bomun alçak açılma yüksekliği | 4200 mm |
| Dönme açısı | 400° |
| Katlanma tipi | Z tipi / Z-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık (karşı ağırlık hariç) | 9700 kg |
| Karşı ağırlık | 2700 kg |
| En ağır parça | 4500 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz (ülkeye göre) |
| Elektrik motoru | 7,5 kW |
| Yardımcı motor (opsiyonel) | 10 kW Honda benzinli (185 kg) veya 15 kW Perkins dizel (400 kg), Stage V |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 120 L |
| Kumanda | 7" dokunmatik ekran (IP66) + HBC telsiz uzaktan kumanda |
| Beton boru çapı | 125 mm |
| Uç hortum boyu | 3000 mm |
| Maks. eğim (tırmanma) | 25° |
| Ayak açıklığı | Ø 6900 mm (ayak aralığı 4450 mm) |
| 1. bom bölümü uzunluğu / açılma açısı | 6050 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 4120 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 4120 mm / 0°–220° |
| 4. bom bölümü uzunluğu / açılma açısı | 3710 mm / 0°–205° |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Paletli yürüyüş takımı | 3660 kg | A 4280 × B 2200 × C 1440 |
| Bom grubu | 3240 kg | A 9300 × B 2250 × C 2600 |
| Hidrolik ayaklar | 1450 kg | A 2150 × B 2150 × C 2537 |
| Çelik karşı ağırlık | 3000 kg | ±50 kg |
Sevkiyat: 1 adet 40' OT HC konteynere sığar.
BHDP 16Z4 — 16 m erişim · Z tipi, 4 bölüm — teknik tablo ve görseller
Paletli serinin en kompakt modeli: 16 m erişim, 4 m alçak açılma yüksekliği. Dar tünel ve bodrum katlarında çevik.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 16 m |
| Zeminden dikey erişim | 18.5 m |
| Aşağı erişim derinliği | 11 m |
| Maks. çalışma yüksekliği | 18000 mm |
| Bomun alçak açılma yüksekliği | 4000 mm |
| Dönme açısı | 400° |
| Katlanma tipi | Z tipi / Z-type |
| Bom bölümü sayısı | 4 |
| Toplam ağırlık (karşı ağırlık hariç) | 9560 kg |
| Karşı ağırlık | 2700 kg |
| En ağır parça | 4450 kg |
| Elektrik beslemesi | 3 faz, 380 V – 460 V, 50–60 Hz (ülkeye göre) |
| Elektrik motoru | 7,5 kW |
| Yardımcı motor (opsiyonel) | 10 kW Honda benzinli (185 kg) veya 15 kW Perkins dizel (400 kg), Stage V |
| Maks. sistem basıncı | 30 MPa |
| Pompa debisi (deplasman) | 11 cc/dev |
| Yağ tankı | 120 L |
| Kumanda | 7" dokunmatik ekran (IP66) + HBC telsiz uzaktan kumanda |
| Beton boru çapı | 125 mm |
| Uç hortum boyu | 3000 mm |
| Maks. eğim (tırmanma) | 25° |
| Ayak açıklığı | Ø 6900 mm (ayak aralığı 4450 mm) |
| 1. bom bölümü uzunluğu / açılma açısı | 5150 mm / 0°–87° |
| 2. bom bölümü uzunluğu / açılma açısı | 3650 mm / 0°–180° |
| 3. bom bölümü uzunluğu / açılma açısı | 3650 mm / 0°–220° |
| 4. bom bölümü uzunluğu / açılma açısı | 3550 mm / 0°–205° |
Bileşen ağırlıkları ve ölçüleri
| Bileşen | Ağırlık | Ölçü |
|---|---|---|
| Paletli yürüyüş takımı | 3660 kg | A 4280 × B 2200 × C 1440 |
| Bom grubu | – | A 8000 × B 2250 × C 2600 |
| Hidrolik ayaklar | 1450 kg | A 2150 × B 2150 × C 2537 |
| Çelik karşı ağırlık | 3000 kg | ±50 kg |
Sevkiyat: 1 adet 40' OT HC konteynere sığar.
Standart ve opsiyonel ekipman
Standart ekipman
- 7,5 kW elektrik motoru
- 7" dokunmatik ekran (IP66)
- HBC telsiz uzaktan kumanda
- Hidrolik ayaklar
- Çelik karşı ağırlık
Opsiyonel ekipman
- 10 kW Honda benzinli güç ünitesi (185 kg)
- 15 kW Perkins dizel güç ünitesi (400 kg)
BMD / BMDH Mekanik Beton Dağıtıcılar
Basit işler için elle yönlendirilen, elektrik gerektirmeyen ekonomik dağıtıcılar. Yatay zeminde, özellikle döşeme ve kolon dökümlerinde kullanılır; hafif, kolay kurulur ve bakım ihtiyacı azdır.
-
BOOM Makina

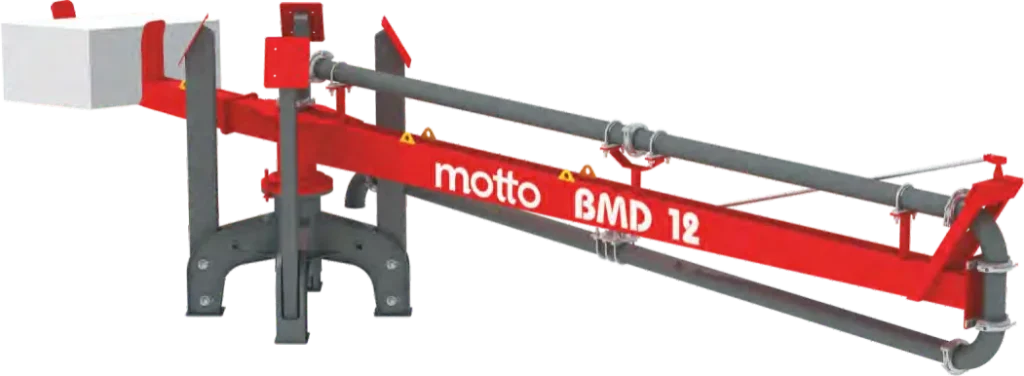

BMD 12 Mekanik Beton Dağıtıcı
12 m erişimli manuel dağıtıcı. Elektrik gerektirmez; döşeme ve kolon dökümlerinde ekonomik çözüm.
-
BOOM Makina
BMD 14 Mekanik Beton Dağıtıcı
14 m erişimli manuel dağıtıcı; daha geniş döküm alanı için uzun bom.
-
BOOM Makina

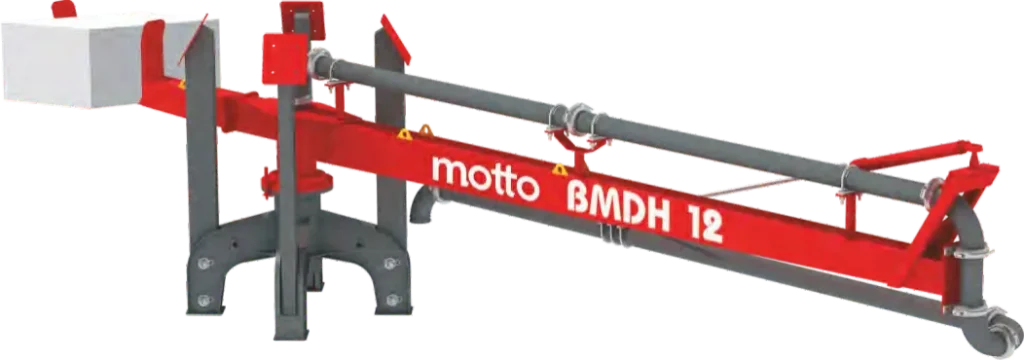

BMDH 12 Mekanik Beton Dağıtıcı
BMD 12 ile aynı ana ölçülerde, bom grubu daha ağır (1450 kg) 12 m versiyon.
-
BOOM Makina

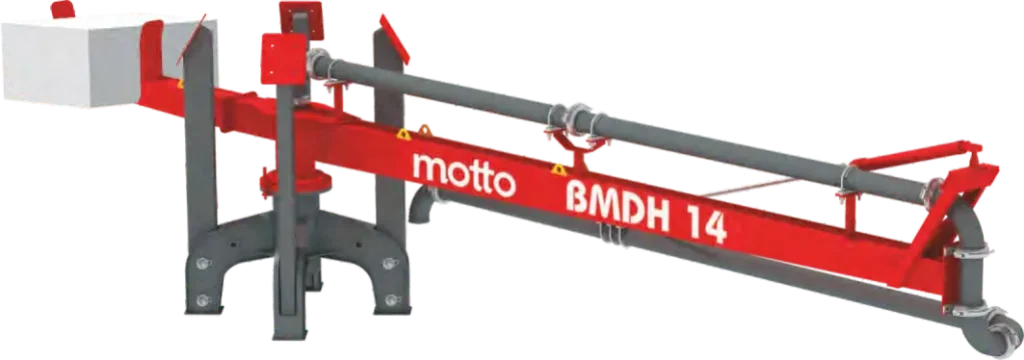

BMDH 14 Mekanik Beton Dağıtıcı
BMD 14 ile aynı ana ölçülerde, bom grubu daha ağır (1550 kg) 14 m versiyon.
BMD 12 — 12 m erişim · Manuel — teknik tablo ve görseller
12 m erişimli manuel dağıtıcı. Elektrik gerektirmez; döşeme ve kolon dökümlerinde ekonomik çözüm.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 12000 mm |
| Bom grubu ağırlığı | 1350 kg |
| Karşı ağırlık | 1100 kg |
| Ölçüler A / B / C / D / E / F | 6750 / 8850 / 1500 / 2100 / 2900 / 4000 mm |
| Tahrik | Manuel (elektrik gerektirmez) / Manual (no electricity required) |
BMD 14 — 14 m erişim · Manuel — teknik tablo ve görseller
14 m erişimli manuel dağıtıcı; daha geniş döküm alanı için uzun bom.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 14000 mm |
| Bom grubu ağırlığı | 1450 kg |
| Karşı ağırlık | 1300 kg |
| Ölçüler A / B / C / D / E / F | 8400 / 10800 / 1500 / 2100 / 3050 / 4400 mm |
| Tahrik | Manuel (elektrik gerektirmez) / Manual (no electricity required) |

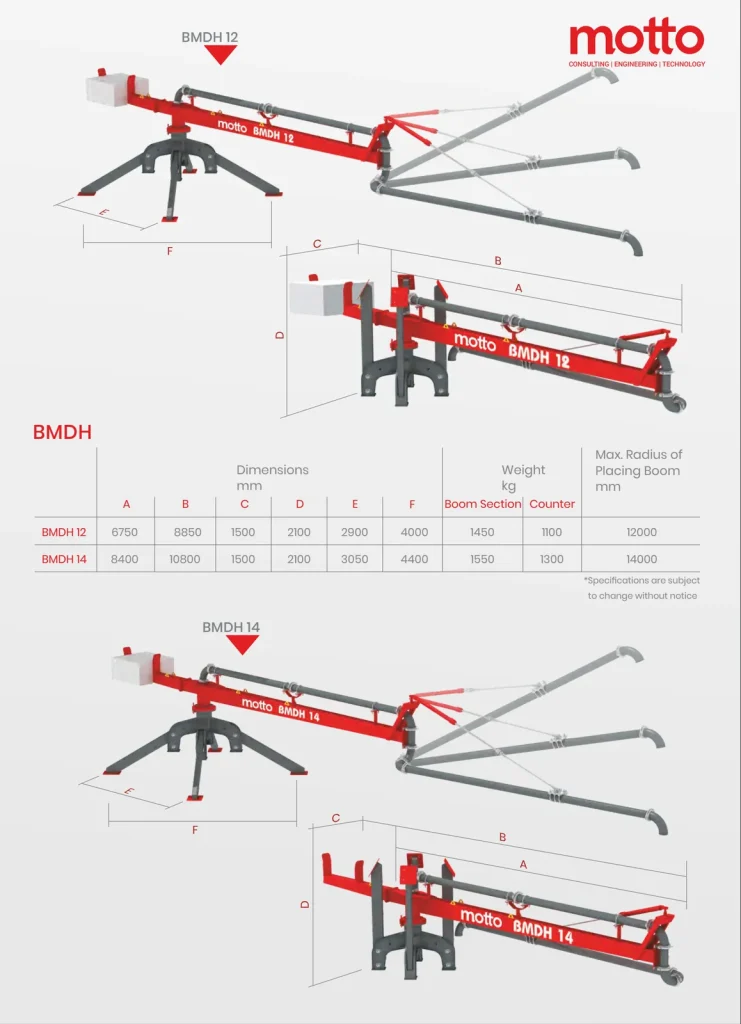

BMDH 12 — 12 m erişim · Manuel — teknik tablo ve görseller
BMD 12 ile aynı ana ölçülerde, bom grubu daha ağır (1450 kg) 12 m versiyon.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 12000 mm |
| Bom grubu ağırlığı | 1450 kg |
| Karşı ağırlık | 1100 kg |
| Ölçüler A / B / C / D / E / F | 6750 / 8850 / 1500 / 2100 / 2900 / 4000 mm |
| Tahrik | Manuel (elektrik gerektirmez) / Manual (no electricity required) |
BMDH 14 — 14 m erişim · Manuel — teknik tablo ve görseller
BMD 14 ile aynı ana ölçülerde, bom grubu daha ağır (1550 kg) 14 m versiyon.
| Özellik | Değer |
|---|---|
| Maks. yatay erişim (yarıçap) | 14000 mm |
| Bom grubu ağırlığı | 1550 kg |
| Karşı ağırlık | 1300 kg |
| Ölçüler A / B / C / D / E / F | 8400 / 10800 / 1500 / 2100 / 3050 / 4400 mm |
| Tahrik | Manuel (elektrik gerektirmez) / Manual (no electricity required) |
BMS Bom Direkleri ve Ekipmanlar
Tırmanır bomların üzerinde çalıştığı direk sistemi. 3 m, 6 m ve 9 m standart boylarda; DN 125 beton hattı direğin içinde gelir. Direk profiline entegre hidrolik tırmanma düzeneği direği kademeli olarak yukarı iter. Kalıp üzerine, dış iskeleye, kafes kuleye, serbest duran ya da döşemeden desteklenen şekilde monte edilebilir.
Montaj / taşıyıcı seçenekleri: Kalıp üzerine, Dış iskeleye, Kafes kuleye, Serbest duran, Döşemeden destekli.
-
BOOM Makina
BMS 75B Bom Direği
750 mm kesitli cıvatalı direk; BHD 32Z4, 32R4, 28R4 ve 24R3 ile kullanılır.
BMS 85P — teknik tablo ve görseller
En geniş kesitli direk; BHD 36Z4 ile kullanılır.
| Özellik | Değer |
|---|---|
| Bağlantı tipi | Pimli / Pin type |
| Kesit × boy | 850 × 850 × 9000 mm |
| Beton hattı | DN 125 boru direk içinde / DN 125 pipework integrated |
BMS 75P — teknik tablo ve görseller
750 mm kesitli pimli direk.
| Özellik | Değer |
|---|---|
| Bağlantı tipi | Pimli / Pin type |
| Kesit × boy | 750 × 750 × 9000 mm; 750 × 750 × 6000 mm |
| Beton hattı | DN 125 boru direk içinde / DN 125 pipework integrated |
BMS 75B — teknik tablo ve görseller
750 mm kesitli cıvatalı direk; BHD 32Z4, 32R4, 28R4 ve 24R3 ile kullanılır.
| Özellik | Değer |
|---|---|
| Bağlantı tipi | Cıvatalı / Bolted type |
| Kesit × boy | 750 × 750 × 9000 mm; 750 × 750 × 6000 mm |
| Beton hattı | DN 125 boru direk içinde / DN 125 pipework integrated |
BMS 60B — teknik tablo ve görseller
600 mm kesitli cıvatalı direk; örümcek bomlarla kullanılabilir.
| Özellik | Değer |
|---|---|
| Bağlantı tipi | Cıvatalı / Bolted type |
| Kesit × boy | 600 × 600 × 6000 mm; 600 × 600 × 3000 mm |
| Beton hattı | DN 125 boru direk içinde / DN 125 pipework integrated |
BMS 60Q — teknik tablo ve görseller
Hızlı bağlantı sistemli direk; BMS 60B ve BMS 75B ile uyumlu.
| Özellik | Değer |
|---|---|
| Bağlantı tipi | Hızlı bağlantı / Quick connection (BMS 60B ve BMS 75B uyumlu) |
| Kesit × boy | 750 × 750 × 9000 mm; 750 × 750 × 6000 mm; 600 × 600 × 6000 mm; 600 × 600 × 3000 mm |
| Beton hattı | DN 125 boru direk içinde / DN 125 pipework integrated |
Tırmanır bomlar için ekipman
| Ekipman | Ölçü / uyumluluk |
|---|---|
| Çalışma platformu | 2000 × 2150 × 1100 mm |
| Zemin bağlantısı — pimli direkler (BMS 85 / 75) | – |
| Zemin bağlantısı — cıvatalı direkler (BMS 75 / 60) | – |
| Merdivenler | 700 × 1850 mm, 700 × 2800 mm, 400 × 2800 mm |
| Döşeme çerçevesi | 850 × 850 mm ve 750 × 750 mm |
| Çerçeve kaması | – |
| Ankraj seti | 1500 mm (yükseklik) |
| Tırmanma silindiri (2 adet hidrolik) | – |
| Y vana | – |
| Kapatma (shut-off) vanası | – |
| Hızlı bağlantı sistemi (BMS 60B & 75B uyumlu) | – |
Neden BOOM?
Kendi geliştirdiği kontrol yazılımı
BOOM, paletli bomların kontrol yazılımını kendi yazılım ekibiyle geliştiriyor. Bu sayede dış kaynağa bağımlılık azalıyor, sahadan gelen sorunlara daha hızlı çözüm üretilebiliyor.
Tek ekranda her şey: motor, palet, bom durumu ve çalışma verileri aynı sayfada izlenir.
Alarm sayfası: sensör, valf veya motor arızaları ekrana düşer; operatör hızla müdahale eder.
Ayar sayfası: bom hızları min./maks. sınırlar içinde, makine çalışırken ayarlanır; palet kalibrasyonu yapılır.
Güvenlik ve düşük işletme maliyeti
- Tüm şantiye için güvenliği ön planda tutan tasarım; telsiz uzaktan kumanda ile operatör döküm noktasını yakından görür.
- Bakım ihtiyacı düşük standart bileşenler, servis giderlerini azaltır.
- Modüler tasarım ve hızlı bağlantı elemanları; kısa montaj ve kalıp çevrim süreleri.
- Paletli seride arıza teşhisini kolaylaştıran alarm ekranı ve çalışırken ayarlanabilen bom hızları.
Bileşenlerde bilinen markalar
Katalog bilgisine göre BHDP paletli seride şu tedarikçilerin bileşenleri kullanılıyor:
| Bileşen | Marka |
|---|---|
| Çelik | SSAB Strenx |
| Hidrolik valf ve sistemler | HAWE Hydraulik |
| Endüstriyel dizel motor | Perkins |
| Telsiz uzaktan kumanda | HBC-radiomatic |
| Hidrolik pompa | Danfoss, Bosch Rexroth |
| Elektrik motoru | Gamak |
| Elektrik bileşenleri | Schneider Electric |
Marka adları yalnızca bileşen bilgisi olarak verilmiştir; MOTTO bu markaların distribütörü veya bayisi değildir.

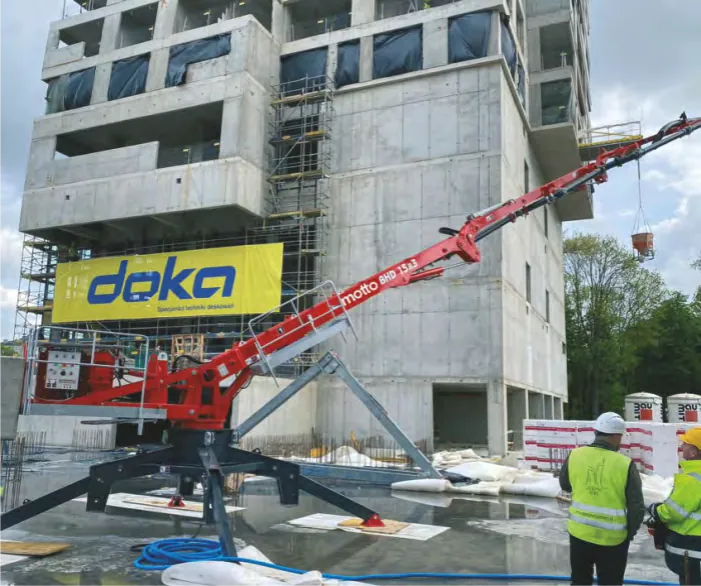

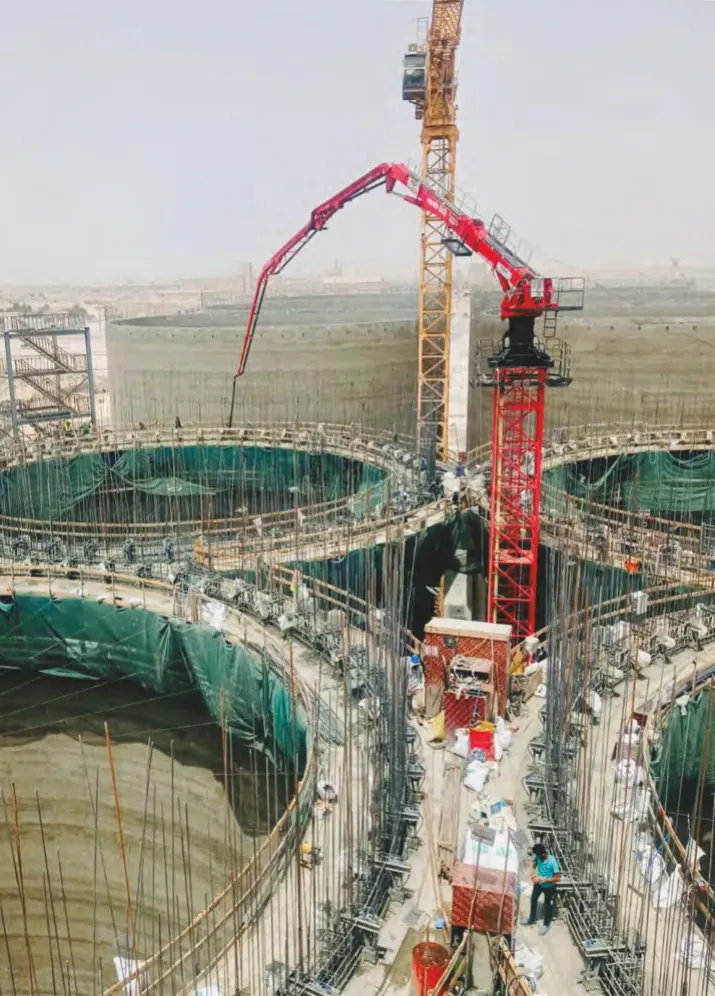

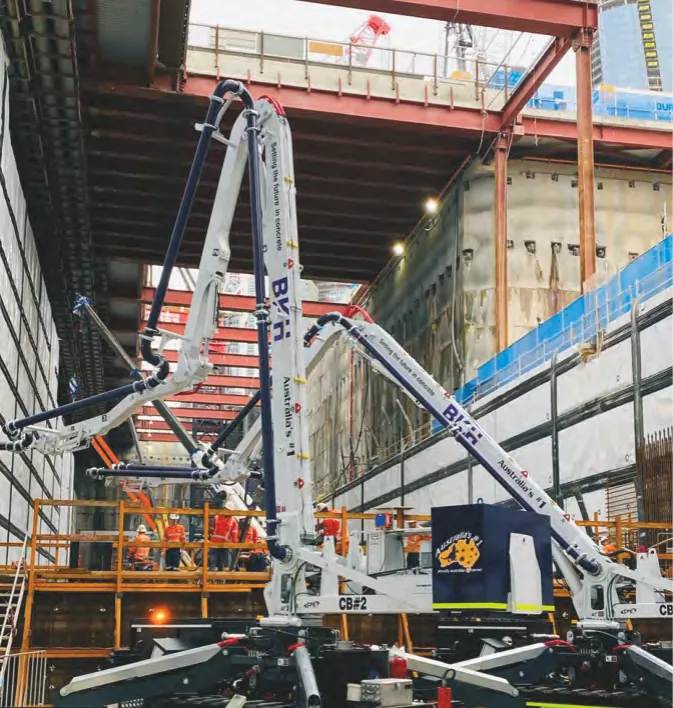

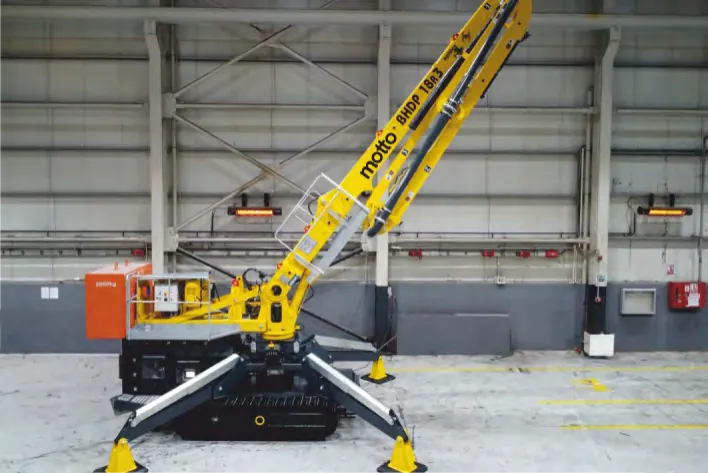

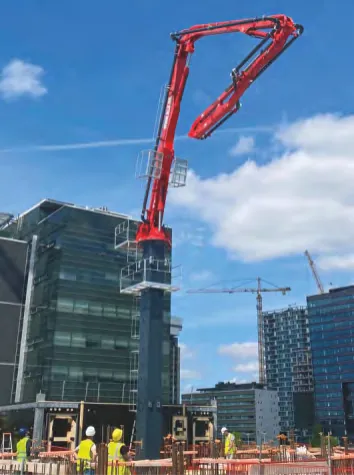

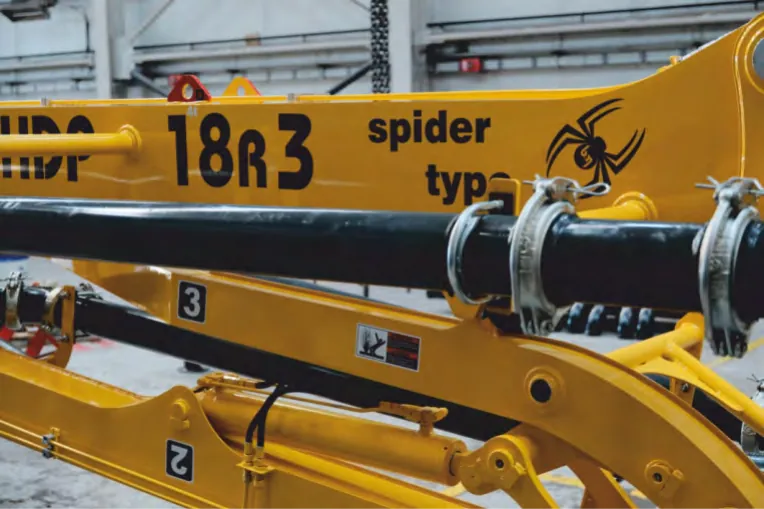

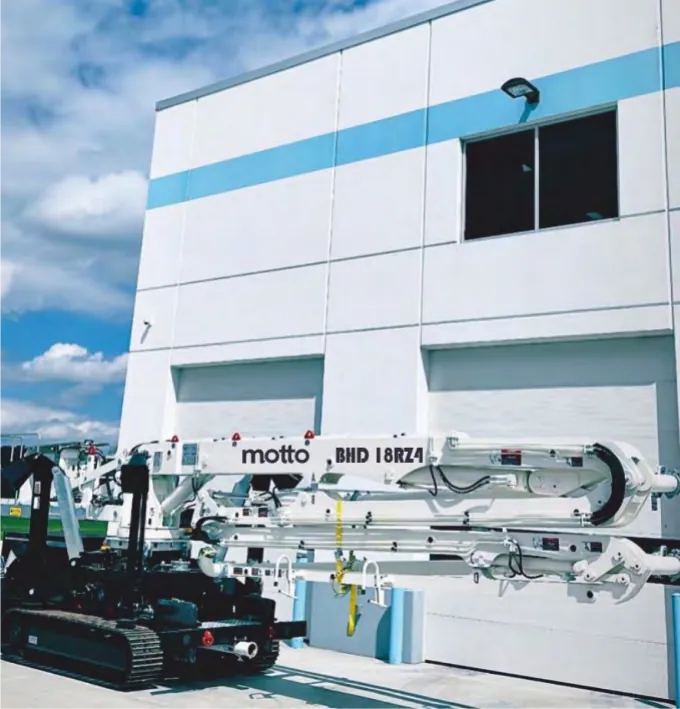

Şantiyeden görüntüler
MOTTO'dan destek
- Model seçimi ve teknik danışmanlık (proje çizimleri üzerinden)
- Sevkiyat planlama: 40' OT / OT HC konteyner, tır
- Kurulum desteği ve operatör eğitimi
- Servis ve yedek parça — Abidjan ve İstanbul'dan
Sık sorulan sorular
Dağıtıcı bom hangi projelere uygundur?
Tırmanır tip bomlar yüksek katlı binalarda, çekirdek perdelerde ve köprü ayaklarında; örümcek tip bomlar kat döşemeleri ve orta ölçekli binalarda; paletli bomlar tünel, metro, otopark ve prefabrik tesislerde; mekanik dağıtıcılar ise döşeme ve kolon gibi basit dökümlerde tercih edilir. Proje çizimlerinizi paylaşırsanız uygun modeli birlikte belirleriz.
Montaj nasıl yapılır, ne gerekir?
Tırmanır bomlar BMS direk üzerine; asansör kuyusu, döşeme boşluğu veya dış iskeleye kurulur ve hidrolik silindirle kat kat yükselir. Örümcek bomlar vinçle yerleştirilir, karşı ağırlık ve ayak seti ile çalışır. Paletli bomlar kendi paletleriyle yer değiştirir. Hızlı bağlantı elemanları montajı kısaltır; kurulum sırasında teknik destek sağlıyoruz.
Operatör eğitimi veriliyor mu?
Evet. Teslimatta operatörlerinize makinanın kullanımı, telsiz kumanda, günlük kontroller ve temel bakım konularında eğitim verilmesini planlıyoruz. Eğitimin yeri ve kapsamı teklif aşamasında netleştirilir.
Yedek parça ve servis nasıl sağlanıyor?
Yedek parça taleplerini Abidjan ve İstanbul üzerinden karşılıyoruz; aşınan parçalar (boru, dirsek, uç hortum, conta vb.) için stok planlaması yapılabilir. Servis ihtiyaçlarında uzaktan destek ve gerektiğinde saha ziyareti organize edilir.
Teslim süresi ne kadar?
Teslim süresi modele, konfigürasyona, üretim planına ve varış limanına göre değişir. Güncel süreyi teklifinizle birlikte yazılı olarak bildiriyoruz.
Makinalar nasıl sevk edilir?
Modellerin çoğu standart 40' OT veya 40' OT HC konteynere sığacak şekilde tasarlanmıştır; tırmanır tip komple setler tır ile de taşınabilir. Her modelin sevkiyat bilgisi teknik tablosunda yer alır.
Teklif isteyin
Projenizin yüksekliğini, döküm alanını ve teslim limanını yazın; size uygun modeli ve sevkiyat seçeneğini içeren teklifi hazırlayalım.
